उच्च-मूल्य वाले घटकों के निर्माण में अत्यधिक दबाव शामिल होता है। उपकरण बहाव या चिप विफलता के कारण अंतिम मशीनिंग चरण में एक महंगी वर्कपीस को स्क्रैप करना एक भयावह वित्तीय हानि का प्रतिनिधित्व करता है। कई सुविधाएं अत्यधिक गहराई को संभालने के लिए मानक ऊर्ध्वाधर या क्षैतिज मिलों को रेट्रोफिटिंग करने का प्रयास करती हैं। वे तुरंत ही गंभीर यांत्रिक और परिचालन संबंधी सीमाओं का सामना करते हैं। मानक मशीनों में आवश्यक द्रव गतिशीलता और कठोर संरेखण का अभाव होता है। अत्यधिक गहराई-से-व्यास (डी:डी) अनुपात के लिए इंजीनियर किए गए उद्देश्य-निर्मित सिस्टम एकमात्र विश्वसनीय समाधान प्रदान करते हैं।
यह मार्गदर्शिका एक व्यावहारिक मूल्यांकन रूपरेखा प्रदान करती है। खरीद और इंजीनियरिंग टीमें सीखेंगी कि इस विशेष उपकरण को कैसे निर्दिष्ट और उचित ठहराया जाए। आप जानेंगे कि इन उच्च परिशुद्धता प्रणालियों को अपनी दैनिक उत्पादन लाइनों में प्रभावी ढंग से कैसे एकीकृत किया जाए। हम तकनीकी अंतर, छिपे हुए कार्यान्वयन कारकों और महत्वपूर्ण प्रदर्शन मेट्रिक्स का पता लगाएंगे। इस ज्ञान से लैस होकर, आप आत्मविश्वास से अकुशल सेटअप से दूर जा सकते हैं। आप एक स्थिर, पूर्वानुमानित और अत्यधिक लाभदायक विनिर्माण प्रक्रिया सुरक्षित करेंगे।
अनुप्रयोग प्रौद्योगिकी तय करता है: गन ड्रिलिंग और बीटीए सिस्टम के बीच चयन पूरी तरह से छेद के व्यास, उत्पादन की मात्रा और सामग्री की कठोरता पर निर्भर करता है।
कूलेंट स्पिंडल के बराबर है: सहनशीलता और उपकरण जीवन को बनाए रखने के लिए उच्च दबाव वाले कूलेंट प्रबंधन मशीन की कठोरता जितना ही महत्वपूर्ण है।
छिपी हुई कार्यान्वयन लागत: सफल गोद लेने के लिए टूलींग जीवनचक्र, विशेष ऑपरेटर प्रशिक्षण और मजबूत निस्पंदन सिस्टम के लिए फ्लोर स्पेस में फैक्टरिंग की आवश्यकता होती है।
आरओआई ड्राइवर: उद्देश्य से निर्मित उपकरण मानक औद्योगिक ड्रिल की तुलना में चक्र के समय को कम करते हैं और माध्यमिक परिष्करण कार्यों को समाप्त करते हैं।
मानक मशीनिंग केंद्र पारंपरिक कार्यों में उत्कृष्टता प्राप्त करते हैं। गहरी गुहाएँ बनाते समय उन्हें काफी संघर्ष करना पड़ता है। ऑपरेटर अक्सर पेक ड्रिलिंग तकनीक पर भरोसा करते हैं। इसमें धातु के चिप्स को साफ़ करने के लिए काटने वाले उपकरण को बार-बार पीछे हटाना शामिल है। पेकिंग गंभीर परिचालन अक्षमताओं का कारण बनती है। यह चक्र के समय को बढ़ाता है और अक्सर सतह की खराब फिनिश देता है। आपको निरंतर प्रवेश और निकास घर्षण के कारण अत्यधिक उपकरण घिसाव का भी सामना करना पड़ता है। समय के साथ, ये छोटी-मोटी अक्षमताएँ बड़े पैमाने पर उत्पादकता हानि में बदल जाती हैं। एक निष्ठावान डीप होल ड्रिलिंग मशीन इन मूलभूत भौतिकी समस्याओं को हल करती है। यह चिप पैकिंग के बिना निरंतर फ़ीड दरों की अनुमति देता है।
अपग्रेड को उचित ठहराने के लिए, आपको स्पष्ट सफलता मानदंड परिभाषित करने होंगे। एक अनुकूलित उपकरण निवेश आपके उत्पादन स्तर को बदल देता है। यह गहरी-गुहा निर्माण को एक बाधा से प्रतिस्पर्धात्मक लाभ में बदल देता है।
अपने निवेश के लिए इन प्राथमिक सफलता मानदंडों पर विचार करें:
चक्र समय में कमी: निरंतर फ़ीड दर पेक चक्र की व्यर्थ गति को समाप्त करती है।
सेकेंडरी ऑनिंग का उन्मूलन: विशेष गाइड पैड काटने के दौरान सिलेंडर की दीवारों को जला देते हैं।
लगभग शून्य स्क्रैप दरें: सुपीरियर संरेखण महंगी मिश्र धातुओं पर सीधापन सहनशीलता बनाए रखता है।
आपको अग्रिम CapEx को दीर्घकालिक OpEx बचत के मुकाबले तौलना चाहिए। विशेष उपकरण खरीदने के लिए पर्याप्त प्रारंभिक बजट की आवश्यकता होती है। हालाँकि, मानक मिलें अपनी सीमा से परे धकेले जाने पर तेजी से टूलींग की खपत करती हैं। वे अधिक मात्रा में स्क्रैप का उत्पादन भी करते हैं। विशिष्ट मशीनें अनुकूलित कटिंग वातावरण के माध्यम से टूलींग लागत को कम करती हैं। वे आंशिक अस्वीकृति को व्यावहारिक रूप से समाप्त कर देते हैं। उपभोग्य सामग्रियों और पुनर्प्राप्त उत्पादन घंटों में दीर्घकालिक बचत आसानी से प्रारंभिक खरीद मूल्य को उचित ठहराती है।
सही तकनीक का चयन आपकी परिचालन सफलता को निर्धारित करता है। इंजीनियर आम तौर पर दो प्राथमिक पद्धतियों के बीच चयन करते हैं। प्रत्येक द्रव गतिशीलता और चिप निकासी को अलग-अलग तरीके से संभालता है।
गन ड्रिलिंग में एक विशेष असममित काटने वाले उपकरण का उपयोग किया जाता है। द्रव उपकरण के अंदर एक आंतरिक चैनल के माध्यम से उच्च दबाव में यात्रा करता है। द्रव धातु के चिप्स को बाहरी वी-आकार की बांसुरी के साथ वापस धकेलता है। यह तंत्र काटने वाले क्षेत्र से मलबे को प्रभावी ढंग से साफ़ करता है। आप आमतौर पर इस विधि का उपयोग 50 मिमी से कम व्यास के लिए करेंगे। यह अत्यधिक उच्च परिशुद्धता अनुप्रयोगों में उत्कृष्टता प्राप्त करता है। मेडिकल बोन स्क्रू और एयरोस्पेस ईंधन इंजेक्टर इस प्रक्रिया पर बहुत अधिक निर्भर करते हैं। यह अविश्वसनीय सीधापन बनाए रखते हुए छोटे व्यास को दोषरहित तरीके से संभालता है।
बीटीए सिस्टम बंदूक उपकरणों की तरल गतिशीलता को उलट देता है। काटने वाले सिर के चारों ओर तरल पदार्थ बाहर की ओर बहता है। यह चिप्स को खोखली ड्रिल ट्यूब के अंदर धकेलता है और उन्हें पीछे की ओर फ्लश कर देता है। इस आंतरिक निकास तंत्र के लिए काफी अधिक तरल मात्रा की आवश्यकता होती है। बीटीए उच्च सामग्री निष्कासन दर पर उत्कृष्टता प्राप्त करता है। आप इसका उपयोग बड़े पैमाने के औद्योगिक सिलेंडरों के लिए करेंगे। रक्षा ठेकेदार और ऊर्जा क्षेत्र बीटीए पर निर्भर हैं। यह कठिन सामग्रियों के माध्यम से तेजी से और विश्वसनीय रूप से काम करता है।
खरीदारों को कॉन्फ़िगरेशन के बीच चयन करने के लिए एक स्पष्ट अनुमान की आवश्यकता होती है। आपको सामग्री की मजबूती के साथ-साथ अपने गहराई-से-व्यास अनुपात का भी मूल्यांकन करना चाहिए। अपनी विशिष्टता प्रक्रिया का मार्गदर्शन करने के लिए नीचे दिए गए तुलना चार्ट का उपयोग करें।
फ़ीचर/मीट्रिक |
गन ड्रिलिंग सिस्टम |
बीटीए प्रणाली |
|---|---|---|
इष्टतम व्यास रेंज |
1 मिमी से 50 मिमी |
20 मिमी से 300 मिमी+ |
शीतलक वितरण |
टूल बॉडी के माध्यम से आंतरिक |
दबाव सिर के माध्यम से बाहरी |
चिप निकास मार्ग |
बाहरी वी-बांसुरी |
आंतरिक खोखली ट्यूब |
सामग्री हटाने की दर |
मध्यम (सटीक केंद्रित) |
उच्च (वॉल्यूम केंद्रित) |
विशिष्ट अनुप्रयोग |
चिकित्सा उपकरण, आग्नेयास्त्र, एयरोस्पेस |
हाइड्रोलिक सिलेंडर, तोपखाने, ऊर्जा शाफ्ट |
सही प्रणाली प्राप्त करने के लिए कठोर तकनीकी मूल्यांकन की आवश्यकता होती है। आप केवल बुनियादी स्पिंडल गति पर भरोसा नहीं कर सकते। डीप-कैविटी निर्माण उपकरण पर अनूठे तरीकों से जोर देता है। आपको कई महत्वपूर्ण इंजीनियरिंग आयामों की जांच करनी चाहिए।
कंपन सतह की फिनिश को नष्ट कर देता है और कार्बाइड इंसर्ट को चकनाचूर कर देता है। सच्चा सटीक बोरिंग मशीन एक विशाल कच्चा लोहा आधार की मांग करती है। कच्चा लोहा गढ़े हुए स्टील की तुलना में कंपन को कहीं बेहतर तरीके से अवशोषित करता है। यह बेहतर तापीय स्थिरता भी प्रदान करता है। थर्मल विस्तार उपकरण केंद्र को गलत संरेखित कर सकता है। यहां तक कि सूक्ष्म गलत संरेखण भी लंबी दूरी पर बढ़ जाता है। उच्च कठोरता अत्यधिक गहराई पर कुल संकेतक रनआउट (टीआईआर) को कम करती है। यह सुनिश्चित करता है कि कटर अपने वास्तविक केंद्र अक्ष पर बना रहे।
कठोर मिश्रधातुएँ निरंतर धार से लड़ती रहती हैं। इनकोनेल और टाइटेनियम जैसी सामग्रियों को कम आरपीएम पर अत्यधिक टॉर्क की आवश्यकता होती है। मानक मोटरें इन अक्षीय भारों के तहत आसानी से रुक जाती हैं। आपको निरंतर भारी कटिंग के लिए विशेष रूप से रेटेड मजबूत स्पिंडल ड्राइव की आवश्यकता है। इसके अलावा, उपकरण में स्वतंत्र फ़ीड ड्राइव की सुविधा होनी चाहिए। फ़ीड तंत्र को सूक्ष्म-हकलाने के बिना उपकरण को सुचारू रूप से धकेलना चाहिए। असंगत फ़ीड दरें सुपरअलॉय में कार्य-कठोरता का कारण बनती हैं। यह शीघ्र ही विनाशकारी प्रविष्टि विफलता की ओर ले जाता है।
कई इंजीनियर द्रव प्रबंधन को कम आंकते हैं। यह यकीनन सबसे महत्वपूर्ण उप-प्रणाली है। द्रव तीन भूमिकाएँ निभाता है: स्नेहन, शीतलन और चिप निकासी। बंदूक उपकरणों को अत्यधिक उच्च दबाव की आवश्यकता होती है, जो अक्सर 1,500 पीएसआई से अधिक होता है। बीटीए उपकरण उच्च मात्रा की मांग करते हैं, कभी-कभी प्रति मिनट सैकड़ों गैलन। आपको माइक्रोन-स्तरीय निस्पंदन लागू करना होगा। पुनरावर्ती सूक्ष्म धातु बारीकियां घटक की आंतरिक फिनिश को नष्ट कर देंगी। स्वच्छ तरल पदार्थ चिप पैकिंग और समय से पहले उपकरण खराब होने से बचाता है।

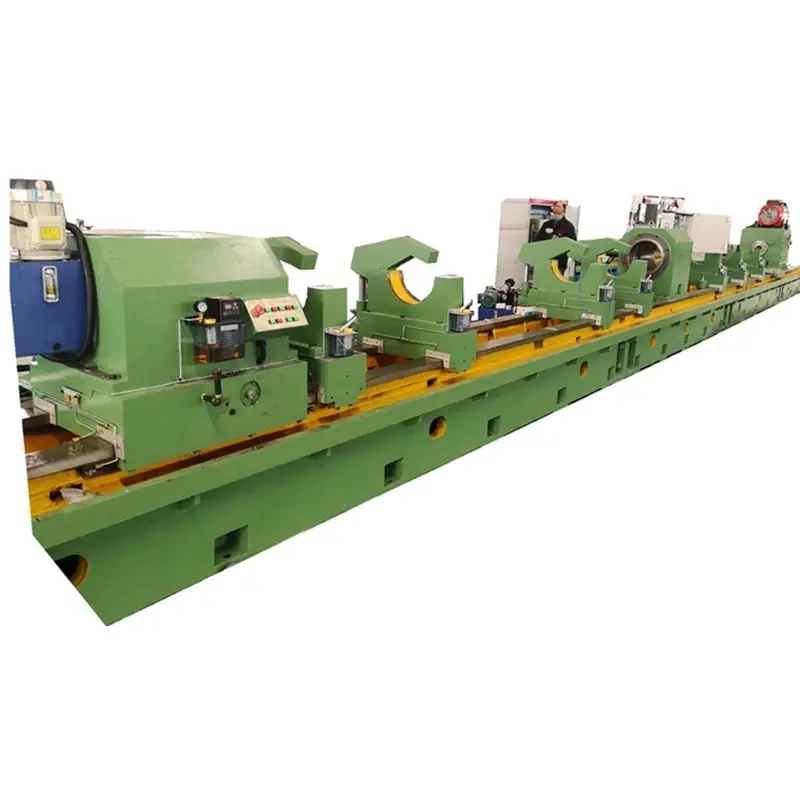

आधुनिक उत्पादन स्मार्ट नियंत्रण पर निर्भर करता है। एक आधुनिक सीएनसी डीप होल ड्रिल में सहज प्रोग्रामिंग इंटरफेस की सुविधा होनी चाहिए। ऑपरेटरों को डीप-कैविटी रूटीन के लिए विशेष डिब्बाबंद साइकिलों की आवश्यकता होती है। महत्वपूर्ण बात यह है कि नियंत्रक को वास्तविक समय में स्पिंडल लोड की निगरानी करनी चाहिए। टॉर्क में सूक्ष्म स्पाइक्स सुस्त किनारे या पैक्ड चिप का संकेत देते हैं। सिस्टम को इसका पता लगाना चाहिए और फ़ीड को स्वचालित रूप से रोकना चाहिए। यह सक्रिय निगरानी महंगी टूट-फूट होने से पहले ही टूट-फूट का पता लगा लेती है। आपको भविष्य के रोबोटिक एकीकरण के लिए स्वचालित पार्ट-हैंडलिंग संगतता का भी मूल्यांकन करना चाहिए।
हार्डवेयर ख़रीदना केवल पहला चरण दर्शाता है। आपको अपनी सुविधा और कार्यबल को पूरी तरह से नए परिचालन प्रतिमानों के लिए तैयार करना होगा। स्थापना की वास्तविकताओं को ध्यान में न रखने से परियोजना में गंभीर देरी होती है।
ये सिस्टम महत्वपूर्ण भौतिक पदचिह्नों की मांग करते हैं। एक मानक मिल एक कोने में सघन रूप से बैठी है। इसके विपरीत, गहरी गुहा वाले उपकरणों को बड़े पैमाने पर परिधीय समर्थन की आवश्यकता होती है। आपको विशाल स्वच्छ-द्रव टैंकों और गंदे-द्रव जलाशयों के लिए फर्श स्थान आवंटित करना होगा। उच्च दबाव वाले पंप पर्याप्त गर्मी उत्पन्न करते हैं। इसलिए, आपको इष्टतम तरल चिपचिपाहट बनाए रखने के लिए औद्योगिक चिलर स्थापित करना होगा। इसके अलावा, लंबे चुंबकीय चिप कन्वेयर को रखरखाव डिब्बे के लिए पर्याप्त निकासी की आवश्यकता होती है।
यहां चल रहे परिचालन बजट काफी अलग दिखते हैं। आप विशेष कार्बाइड टूलींग में भारी निवेश करेंगे। आपको प्रतिस्थापन गाइड पैड और उच्च प्रदर्शन वाले कटिंग तरल पदार्थ की भी आवश्यकता है। इन तरल पदार्थों की कीमत मानक पानी में घुलनशील शीतलक की तुलना में काफी अधिक है। इनमें सक्रिय सल्फर और अत्यधिक दबाव वाले योजक होते हैं। आपको तरल मेकअप और अंतिम निपटान के लिए बजट बनाना होगा। इन उपभोज्य चक्रों को समझना भविष्य के बजटीय झटकों से बचाता है।
यह न मानें कि एक मानक मशीनिस्ट इस उपकरण को तुरंत चला सकता है। सीखने की अवस्था एक वास्तविक चुनौती प्रस्तुत करती है। एक कॉम्प्लेक्स का संचालन औद्योगिक अभ्यास के लिए तीव्र संवेदी जागरूकता की आवश्यकता होती है। ऑपरेटरों को ध्वनिक परिवर्तन और संरचनात्मक कंपन की निगरानी करनी चाहिए। उपकरण धातु के अंदर गहराई में दबा रहता है। ऑपरेटर अत्याधुनिक धार का निरीक्षण नहीं कर सकते। उन्हें कट को 'सुनना' सीखना चाहिए। ध्वनिकी, चिप आकृति विज्ञान और द्रव दबाव व्याख्या में उचित प्रशिक्षण आवश्यक है।
कभी भी केवल ब्रोशर के आधार पर उपकरण न खरीदें। आपको खरीद आदेश पर हस्ताक्षर करने से पहले प्रक्रिया को सत्यापित करना होगा। विक्रेता से आपकी वास्तविक उत्पादन सामग्री का उपयोग करके परीक्षण कटौती करने की अपेक्षा करें। इन परीक्षणों के आधार पर विस्तृत चक्र-समय विश्लेषण का अनुरोध करें। परिणामी सतह फिनिश और स्ट्रेटनेस मेट्रिक्स की स्वयं जांच करें। यह डेटा-संचालित दृष्टिकोण अनुमान को हटा देता है और गारंटी देता है कि सिस्टम आपकी सहनशीलता आवश्यकताओं को पूरा करता है।
सही विनिर्माण भागीदार चुनना आपके निवेश की सुरक्षा करता है। आपको एक उपकरण निर्माता से कहीं अधिक की आवश्यकता है। आपको एक एप्लिकेशन इंजीनियरिंग भागीदार की आवश्यकता है. संभावित विक्रेताओं को फ़िल्टर करने के लिए इस चेकलिस्ट का उपयोग करें।
सिद्ध इंजीनियरिंग समर्थन: विक्रेता को समर्पित एप्लिकेशन इंजीनियरिंग की पेशकश करनी चाहिए। उन्हें आपकी प्रारंभिक प्रक्रिया को डिज़ाइन करने में मदद करनी चाहिए। उन्हें आपके मिश्रधातुओं के लिए आवश्यक सटीक कार्बाइड ज्यामिति निर्दिष्ट करने में सहायता करनी चाहिए।
सेवा और भागों की उपलब्धता: उनकी गारंटीकृत प्रतिक्रिया समय का आकलन करें। मशीन डाउनटाइम की लागत प्रति घंटे हजारों डॉलर होती है। सत्यापित करें कि वे एक मजबूत घरेलू भागों की सूची बनाए रखते हैं। पंप सील बदलने के लिए हफ्तों तक इंतजार करना अस्वीकार्य है।
अनुकूलन बनाम मानक बिल्ड: अपने उत्पादन की मात्रा का निष्पक्ष मूल्यांकन करें। एक मानक ऑफ-द-शेल्फ मॉडल अक्सर कम मिश्रण, कम मात्रा वाली दुकानों के लिए पर्याप्त होता है। उच्च-मात्रा वाले ऑटोमोटिव या रक्षा लाइनों को एक विशेष स्वचालन सेल की आवश्यकता हो सकती है। निर्धारित करें कि क्या विक्रेता के पास किसी मजबूत को एकीकृत करने का सिद्ध ट्रैक रिकॉर्ड है हेवी ड्यूटी ड्रिलिंग मशीन । रोबोटिक वर्कफ़्लोज़ में
समर्पित डीप-कैविटी उपकरण प्राप्त करना एक रणनीतिक परिचालन बदलाव का प्रतिनिधित्व करता है। यह आपकी सुविधा को मानक क्षमता प्रदान करने से लेकर अत्यधिक विशिष्ट विनिर्माण क्षमताएं प्रदान करने तक उन्नत करता है। आप अकुशल पेक-चक्रों और निरंतर उपकरण विफलताओं से दूर चले जाते हैं। इसके बजाय, आप निरंतर, पूर्वानुमानित और अत्यधिक सटीक उत्पादन आउटपुट प्राप्त करते हैं।
आपको मशीन की कठोरता, तरल गतिशीलता और विक्रेता समर्थन का कठोरता से मूल्यांकन करना चाहिए। ये आयाम आपके इंस्टॉलेशन की अंतिम सफलता निर्धारित करते हैं। मानक मिलें विशेष रूप से अत्यधिक सहनशीलता के लिए इंजीनियर की गई प्रणाली की कच्ची क्षमता से मेल नहीं खाएँगी।
आपके अगले चरण के लिए डेटा एकत्र करने की आवश्यकता है। अपने सबसे चुनौतीपूर्ण भाग प्रिंट और सामग्री विशिष्टताओं को संकलित करें। अपने लक्ष्य चक्र समय और वर्तमान स्क्रैप दरों की गणना करें। इस कठिन डेटा को विशेष मशीन निर्माताओं के समक्ष प्रस्तुत करें। आपके उत्पादन क्षेत्र की मांग के अनुसार सटीक तकनीक को सुरक्षित करने के लिए आज ही डेटा-संचालित बातचीत शुरू करें।
ए: उद्देश्य से निर्मित मशीनें आम तौर पर 100:1 से लेकर 400:1 तक की गहराई-से-व्यास अनुपात प्राप्त करती हैं। पूर्ण सीमा सामग्री के गुणों और आपकी सीधी सहनशीलता पर बहुत अधिक निर्भर करती है। नरम, सुसंगत सामग्री गहरी पैठ की अनुमति देती है। कठोर सुपरअलॉय या आंतरिक कठोर धब्बों वाली सामग्री उपकरण बहाव के अस्वीकार्य होने से पहले अधिकतम प्राप्य अनुपात को प्रतिबंधित कर देगी।
उत्तर: आम तौर पर, नहीं. समर्पित मशीनें अत्यधिक अक्षीय भार के लिए पूरी तरह से अनुकूलित होती हैं। उनमें भारी रेडियल मिलिंग के लिए आवश्यक स्पिंडल डिज़ाइन और क्रॉस-अक्ष कठोरता का अभाव है। जबकि कुछ हाइब्रिड मल्टी-टास्किंग केंद्र मौजूद हैं, सच्चे डीप-कैविटी उपकरण सीधी-रेखा जोर और उच्च दबाव द्रव वितरण में पूर्ण पूर्णता सुनिश्चित करने के लिए मिलिंग लचीलेपन का त्याग करते हैं।
उत्तर: यह सबसे महत्वपूर्ण उप-प्रणाली बनी हुई है। अपर्याप्त निस्पंदन सूक्ष्म धातु चिप्स को उच्च दबाव वाले उपकरण के माध्यम से वापस प्रसारित करने की अनुमति देता है। ये माइक्रो-चिप्स गाइड पैड और सिलेंडर की दीवार के बीच में फंस जाते हैं। यह आंतरिक सतह की फिनिश को तुरंत नष्ट कर देता है। इसके कारण टूल हेड वर्कपीस के अंदर बंध जाता है और टूट जाता है।
उत्तर: लीड समय मानक मशीनिंग केंद्रों की तुलना में काफी लंबा होता है। चार से दस महीने तक की समय-सीमा की अपेक्षा करें। मानक कॉन्फ़िगरेशन जल्दी आ सकते हैं. हालाँकि, विशेष वर्कहोल्डिंग, विशिष्ट पंप कॉन्फ़िगरेशन, या बीस्पोक रोबोटिक ऑटोमेशन सेल की आवश्यकता वाली कस्टम मशीनों को इंजीनियर, निर्माण और परीक्षण में काफी अधिक समय लगता है।
