Vrtání hlubokých děr posouvá hranice přesného obrábění. Nutí inženýry vyvažovat neuvěřitelně těsné tolerance s extrémními poměry délky k průměru (L/D). Tento delikátní čin je místem, kde mnoho operací pokulhává. Když se objeví nevyřešené problémy, jako jsou vibrace a špatné odstraňování třísek, následky jsou vážné. Vedou k vysoké zmetkovitosti, častému poškození nástroje a nákladným neplánovaným prostojům, což má přímý dopad na ziskovost. Tyto výzvy nejsou nepřekonatelné, ale vyžadují hluboké pochopení jak fyziky ve hře, tak vybavení určeného k jejich ovládání. Tato příručka poskytuje technický rámec pro hodnocení vašich procesů a zařízení. Naučíte se, jak provádět strategické úpravy pro optimalizaci vašeho Výkon vrtačky hlubokých děr , přeměňující obtížný úkol v opakovatelnou, stabilní a ziskovou operaci.
Kontrola vibrací: Efektivní tlumení vyžaduje kombinaci geometrie nástroje, tuhosti stroje a speciálních materiálů vyvrtávacích tyčí (např. karbidem vyztužené nebo laděné tyče).
Správa třísek: Nepřetržité odvádění je závislé na synergii mezi tlakem chladicí kapaliny, průtokem a geometrií utvařeče třísek.
Kritéria výběru: Výběr stroje na základě stability vřetena a přesnosti vodicího systému je pro aplikace s hlubokými otvory důležitější než surový výkon.
Zaměření na návratnost investic: Zkrácení doby cyklu prostřednictvím optimalizovaných parametrů přináší vyšší dlouhodobou hodnotu než minimalizace počátečních výdajů na nástroje.
Úspěch při vrtání hlubokých děr závisí na ovládání dvou primárních fyzických problémů: harmonické vibrace a balení třísek. Nejedná se o drobné nepříjemnosti; jsou základními silami, které mohou vykolejit celou výrobní sérii. Pochopení jejich původu je prvním krokem k implementaci efektivních řešení.
Každé nastavení obrábění má vlastní frekvenci. Když frekvence řezání odpovídá této vlastní frekvenci, systém začne rezonovat. Tento jev, známý jako harmonická vibrace nebo 'chvění', je při vrtání hlubokých děr dramaticky zesílen. Prodloužený přesah vyvrtávací tyče působí jako dlouhá páka, která zesiluje i ty nejmenší vibrace. Výsledkem je špatná povrchová úprava, často s výrazným zvlněným vzorem. Ještě důležitější je, že chvění ničí rozměrovou přesnost, takže je nemožné dodržet úzké tolerance. Rovněž urychluje opotřebení nástroje, což vede k předčasnému selhání drahých řezných vložek a vyvrtávacích tyčí.
Jak vyvrtávací nástroj zařezává hlouběji do obrobku, cesta pro odvod třísek se prodlužuje a zužuje. Standardní metody zaplavovacího chlazení jsou zcela neúčinné v hloubkách přesahujících poměr L/D 10:1. Třísky uzavřené ve vývrtu se začnou hromadit. Proud chladicí kapaliny se snaží vytlačit je ven proti tření a gravitaci. Toto 'balení čipů' nebo 'hnízdění ptáků' může rychle eskalovat. Zvyšuje řezné síly, generuje nadměrné teplo a může rýhovat nově obrobený povrch. V nejhorším případě mohou nabalené třísky uchopit nástroj, což způsobí katastrofální zlomení vyvrtávací tyče a potenciálně sešrotuje obrobek vysoké hodnoty.
Definování úspěchu při vrtání hlubokých děr přesahuje pouhé splnění konečných tolerancí plánu. Skutečně stabilní a ziskový proces má několik klíčových vlastností:
Předvídatelná životnost nástroje: Měli byste být schopni spolehlivě předvídat, kolik dílů může řezná hrana vyrobit, než ji bude nutné vyměnit. Nepředvídatelné selhání nástroje je známkou nestabilního procesu.
Opakovatelnost procesu: První část by měla být shodná s poslední částí bez neustálých zásahů operátora a úprav.
Konzistentní povrchová úprava: Povrchová úprava uvnitř otvoru musí být konzistentní po celé délce, bez známek chvění nebo rýhování od třísek.
Efektivní doby cyklů: Stabilní proces vám umožňuje pracovat s optimalizovanými rychlostmi a posuvy, čímž se minimalizuje čas potřebný k výrobě každého dílu.
Dosažení této úrovně stability vyžaduje systematický přístup, který řeší jak hardware, tak parametry procesu.
Vibrace jsou hlavním nepřítelem přesnosti při vrtání hlubokých děr. Jeho zkrocení vyžaduje mnohostrannou strategii, která zahrnuje výběr správného hardwaru, optimalizaci řezných parametrů a zajištění toho, aby celé nastavení bylo pevné a bezpečné. Cílem je buď absorbovat vibrační energii, nebo posunout provozní frekvenci od přirozeného rezonančního bodu systému.
Vyvrtávací tyč je nejkritičtější součástí při řízení vibrací. Jeho materiál a konstrukce určují jeho tuhost a schopnost tlumit vibrace. Výběr závisí do značné míry na poměru L/D operace.
| Materiál | Typický poměr L/D | Výhody | Nevýhody |
|---|---|---|---|
| Ocel | Až 4:1 | Cenově výhodné, snadno dostupné. | Nízká tuhost, náchylnost k vibracím při vyšších převodových poměrech. |
| Heavy Metal (slitina wolframu) | Až 6:1 | Hustší než ocel, nabízí lepší vlastní tlumení. | Dražší než ocel, mírné zvýšení tuhosti. |
| Pevný karbid / vyztužený karbidem | Až 10:1+ | Extrémně vysoká tuhost (modul pružnosti), vynikající odolnost proti vibracím. | Nejvyšší cena, při špatné manipulaci může být křehká. |
Pro nejnáročnější poměry L/D (často nad 6:1) nemusí stačit ani masivní karbidová tyč. Zde se stávají nezbytné pokročilé technologie tlumení. Tyto systémy jsou zabudovány přímo do samotné vyvrtávací tyče.
Pasivní tlumení: Tyto tyče obsahují předem vyladěný hmotnostní tlumič – těžké závaží zavěšené ve vysoce viskózní kapalině nebo na polymerových úchytech. Když tyč začne vibrovat, vnitřní hmota se posune mimo fázi, čímž se účinně ruší harmonické vibrace.
Aktivní tlumení: Sofistikovanější přístup využívá senzory k detekci nástupu vibrací. Ovladač poté aktivuje piezoelektrické aktuátory, aby v reálném čase generovaly protivibrace a aktivně stabilizovaly nástroj. Tyto systémy nabízejí nejlepší výkon, ale mají značné náklady.
Integrace těchto technologií do vašeho Nastavení vrtačky hlubokých děr představuje změnu hry pro aplikace s extrémní hloubkou.
Samotný hardware není řešením. Parametry řezání musíte upravit tak, aby pracovaly s dynamikou stroje. Pouhé zpomalení je často kontraproduktivní. Klíčem je najít 'sladké místo', kde frekvence řezání nevzbudí vlastní frekvenci stroje.
Doporučené postupy:
Měňte rychlost vřetena: Pokud dojde k chvění, postupné zvyšování nebo snižování otáček může posunout řeznou frekvenci mimo harmonickou zónu. Ke stabilizaci řezu může často stačit 10-15% změna.
Upravit rychlost posuvu: Vyšší rychlost posuvu zvyšuje zatížení řezné hrany třískou. To může někdy vytvořit stabilnější řezné podmínky zvýšením řezné síly a 'předpětím' vyvrtávací tyče, čímž se sníží její sklon k vibracím.
Použijte vhodný poloměr špičky nástroje: Menší poloměr špičky snižuje řezné síly a pravděpodobnost chvění. Může to však zhoršit kvalitu povrchu a pevnost nástroje. Na základě požadavků aplikace je třeba dosáhnout rovnováhy.
Posledním kouskem vibrační skládačky je samotný obrobek. Dlouhé, štíhlé obrobky mohou vibrovat stejně jako vyvrtávací tyč. Je důležité poskytnout odpovídající podporu po celé délce součásti. Použití pevných nebo pojezdových opěr zabraňuje vychýlení obrobku působením řezných sil. Přesné vyrovnání je prvořadé; jakákoliv nesouosost mezi vřeteníkem, koníkem a pevnými opěrami způsobí napětí a nestabilitu systému, což povede k rozměrovým chybám a vibracím.
Při vrtání hlubokých děr nelze vyjednávat o efektivním odstraňování třísek. Zatímco vibrace ovlivňují přesnost, neúspěšný odvod třísek způsobuje okamžité a katastrofální selhání. Celý proces spoléhá na robustní systém, který dokáže spolehlivě vypláchnout třísky z dlouhého, omezeného prostoru. To vyžaduje hluboké pochopení chladicích systémů, dynamiky kapalin a geometrie nástrojů.
Rozhodující je způsob přivádění chladicí kapaliny k řezné hraně a odstraňování třísek. Dva primární systémy používané ve specializovaných strojích na vyvrtávání hlubokých děr jsou systém BTA a systém gundrill. Pro vyvrtávání větších průměrů je dominantní systém BTA.
Systém BTA (Boring and Trepanning Association): Jedná se o vnitřní systém odstraňování třísek. Vysokotlaká chladicí kapalina je čerpána prostorem mezi vrtací tyčí a stěnou vrtu. Chladicí kapalina proudí k řezné hlavě, nabírá třísky a poté je tlačí zpět středem vyvrtávací tyče ven ze stroje. Je vysoce účinný pro díry o větším průměru a je standardem pro vysoce produkční vyvrtávání hlubokých děr.
Metody externího nástřiku: Používají se ve standardních soustruzích nebo obráběcích centrech a zahrnují nástřik velkého množství chladicí kapaliny na ústí otvoru. Tato metoda je účinná pouze u velmi mělkých děr (L/D < 5:1) a se zvyšující se hloubkou rychle selhává, protože nemůže překonat protitlak a tření uvnitř vývrtu.
Při vrtání hlubokých děr je nezbytná vysokotlaká chladicí kapalina. Je běžnou mylnou představou, že stačí jednoduše zvýšit objem (galony za minutu) chladicí kapaliny. Realita je složitější.
Vysoký tlak: Tlak (měřený v PSI nebo barech) poskytuje sílu potřebnou k vytlačení třísek z dlouhého vývrtu. Musí být dostatečně vysoká, aby překonala tření třísek o stěnu vrtu a protitlak vytvářený dlouhým sloupcem tekutiny. Systémy často běží od 300 do 1 500 PSI nebo více.
Vysoký objem: Objem (měřený v GPM nebo L/min) zajišťuje dostatek tekutiny pro přenos hmoty vytvářených čipů. Nedostatečný objem bude mít za následek hustou kaši třísek a chladicí kapaliny, která se obtížně pohybuje, což vede k ucpání.
Ideální systém poskytuje jak vysoký tlak, tak velký objem, přizpůsobený specifickému průměru a hloubce obráběného otvoru.
Tvar třísky je stejně důležitý jako chladicí systém. Dlouhé, vláknité hranolky jsou noční můrou pro evakuaci. Mohou se omotat kolem vyvrtávací tyče, ucpat evakuační kanál a způsobit 'ptačí hnízdo'. Cílem je produkovat krátké, ovladatelné třísky ve tvaru 'C' nebo '6', které lze snadno vypláchnout. Toho je dosaženo prostřednictvím geometrie řezné vložky.
Návrh ideálního čipu:
Utvařeče třísek: Břitové destičky pro vrtání hlubokých děr mají speciálně navržené drážky a dosedá na jejich horní povrch. Tyto vlastnosti nutí třísku, aby se pevně stočila a zlomila se o obrobek nebo samotnou břitovou destičku.
Příprava břitu: Příprava břitu (např. honování nebo T-land) ovlivňuje tvorbu třísky a pevnost nástroje. Správná příprava břitu pomáhá zvládat řezné síly a nasměruje třísku do utvařeče.
Vliv rychlosti posuvu: Rychlost posuvu přímo ovlivňuje tloušťku třísky. Příliš nízká rychlost posuvu vytváří tenké, vláknité třísky, které se obtížně lámou. Zvýšení posuvu může třísku zahustit a podpořit správné lámání.
Protože k balení čipů může dojít rychle a bez varování, jsou pokročilé monitorovací systémy zásadní bezpečnostní sítí. Poskytují zpětnou vazbu v reálném čase o řezných podmínkách uvnitř vývrtu.
Snímače točivého momentu: Tyto snímače monitorují zatížení motoru vřetena. Náhlý skok točivého momentu je jasným znamením, že se třísky začínají shlukovat a řezné síly rostou. CNC stroje lze naprogramovat tak, aby zastavilo posuv nebo zatáhlo nástroj, když je překročen přednastavený limit točivého momentu.
Průtokoměry: Monitorováním průtoku vracejícího se chladiva a kalu třísek mohou tyto systémy detekovat ucpání. Pokud průtok náhle poklesne, znamená to, že kanál pro odvod třísek je ucpaný.
Tyto systémy transformují proces z reaktivního na proaktivní, čímž předcházejí katastrofickým selháním dříve, než k nim dojde.

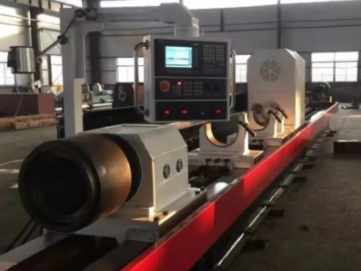

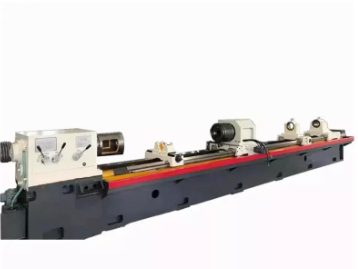

Výběr správného stroje je základem pro úspěšnou operaci vyvrtávání hlubokých děr. Na rozdíl od univerzálních soustruhů, special Vrtačka hlubokých děr je od základu navržena tak, aby zvládla jedinečné namáhání obrábění s vysokým poměrem L/D. Hodnocení jednoho vyžaduje podívat se za výkon a rychlost vřetena na základní atributy, které zajišťují stabilitu a přesnost.
Základna stroje je jeho první obrannou linií proti vibracím. Jakékoli vibrace generované na hrotu nástroje mohou být buď absorbovány a rozptýleny masivním, dobře navrženým ložem stroje, nebo zesíleny lehkým, chatrným.
Materiál a konstrukce: Hledejte stroje s litinovým nebo polymerbetonovým základem. Tyto materiály mají vynikající tlumicí vlastnosti, mnohem lepší než vyrobené ocelové svařence.
Konstrukce lože: Široké, silně žebrované lože poskytuje torzní a ohybovou tuhost potřebnou k podepření obrobku a vyvrtávací tyče bez průhybu. V těchto náročných aplikacích jsou často preferovány skříňové dráhy před lineárními vedeními pro jejich vynikající kontaktní plochu a tlumicí kapacitu.
Přesnost začíná u vřetena. Jakákoli chyba zde bude zvětšena na konci dlouhého nudného pruhu.
Házivost vřetena: Celková indikovaná házivost (TIR) by měla být minimální. Vysoce kvalitní vřetena s přesnými ložisky jsou nezbytná pro zajištění dokonalého otáčení nástroje kolem své osy.
Tepelná stabilita: Obrábění generuje teplo, které může způsobit roztažení a vychýlení součástí. Hledejte funkce, jako jsou chlazená vřetena a systémy tepelné kompenzace v CNC, které aktivně působí proti tepelnému růstu během dlouhých vyvrtávacích cyklů.
Přímost vedení: Dráhy, které vedou vozík vyvrtávací tyče, musí být dokonale rovné a rovnoběžné se středovou osou vřetena po celé dráze stroje. Jakákoli odchylka bude mít za následek zkosený nebo prohnutý otvor.
Moderní CNC řízení nabízí výkonné funkce, které jsou zvláště cenné pro vrtání hlubokých děr. Tyto schopnosti překračují jednoduché provádění G-kódu k inteligentnímu monitorování a řízení procesů.
Monitorování zatížení v reálném čase: Jak již bylo zmíněno, schopnost monitorovat krouticí moment vřetena nebo sílu posuvu je kritická. Stroj s integrovaným monitorováním zatížení může automaticky upravit parametry nebo zastavit proces, aby se zabránilo zlomení nástroje.
Adaptivní řízení posuvu: Tato pokročilá funkce umožňuje CNC automaticky upravovat rychlost posuvu v reálném čase na základě naměřeného řezného zatížení. Pokud zaznamená lehký řez, zrychlí; pokud detekuje silný řez nebo začátek nabalování třísek, zpomalí se. Tím se optimalizuje doba cyklu při zachování bezpečnosti procesu.
Vrtání hlubokých děr je specializovaná disciplína. Hodnota dodavatele stroje přesahuje samotný hardware. Jejich aplikační inženýrská podpora může být rozdílem mezi úspěšnou implementací a frustrujícím bojem.
Aplikační odbornost: Má prodejce zkušené inženýry, kteří rozumí vašim konkrétním materiálům a aplikacím? Měli by být schopni poskytnout osvědčená doporučení pro nástroje, rychlosti, posuvy a parametry chladicí kapaliny.
Řešení na klíč: U komplexních projektů zvažte dodavatele, kteří nabízejí kompletní řešení na klíč, včetně stroje, nástrojů, přípravků a garantovaného procesu. Tím se riziko implementace přesune z vás na dodavatele.
Školení a podpora: Zajistěte, aby dodavatel poskytoval komplexní školení pro vaše operátory a personál údržby. Rychlá a spolehlivá poprodejní podpora je zásadní pro minimalizaci prostojů.
Hodnocení finanční životaschopnosti operace vrtání hlubokých děr vyžaduje pohled na celkové náklady na vlastnictví (TCO) a návratnost investic (ROI), nejen na počáteční kupní cenu stroje. Skutečné náklady a hodnota se odhalují v dlouhodobé provozní efektivitě a zmírňování rizik.
Několik významných nákladů přesahuje počáteční kapitálové výdaje na stroj.
Spotřeba energie: Vysokotlaká čerpadla chladicí kapaliny jsou energeticky náročná. Energie potřebná k nepřetržitému provozu systému 1 000 PSI může představovat značné provozní náklady. Zahrňte to do výpočtu ceny za díl.
Specializovaný spotřební materiál: Vrtání hlubokých děr se opírá o vysoce výkonné nástroje. Tlumené vyvrtávací tyče, specializované břitové destičky a vysoce kvalitní řezný olej jsou dražší než standardní nástroje, ale jsou nezbytné pro stabilitu procesu.
Filtrace a údržba: Udržování čistoty a účinnosti vysokotlakého chladicího systému vyžaduje robustní filtrační systémy a pravidelnou údržbu. Náklady na filtry a údržbu by měly být zahrnuty do TCO.
Zde se investice do správné technologie vyplatí. Stabilní proces bez vibrací umožňuje provoz s výrazně agresivnějšími parametry. Strojní a nástrojový systém, který dokáže vyřešit chvění, vám umožní zvýšit rychlost posuvu o 50 % nebo více. U tisíců dílů se toto snížení doby cyklu promítá přímo do nižších nákladů na díl a zvýšení kapacity dílny. Schopnost běžet rychleji a spolehlivěji je často jediným největším přispěvatelem k vysoké návratnosti investic.
Jaká je cena jednoho katastrofického selhání? Při vrtání hlubokých děr jsou obrobky často vyrobeny z drahých materiálů, jako je Inconel, titan nebo specializované slitiny. Sešrotování téměř kompletního dílu v důsledku havárie nástroje může stát tisíce dolarů v materiálu a předchozím čase obrábění. 'Inteligentní' funkce jako monitorování točivého momentu a adaptivní řízení posuvu nejsou jen pro optimalizaci; jsou to pojistky. Návratnost investic těchto funkcí je realizována pokaždé, když zabrání havárii, čímž ušetří cenný obrobek a drahou vyvrtávací tyč. Toto zmírňování rizik je kritickou, i když někdy přehlíženou složkou celkového ekonomického obrazu.
Úspěšné zvládnutí výzev vrtání hlubokých děr je cvičením v synergii. Je to symbiotický vztah mezi pevným, přesným strojem a pečlivě vyladěným souborem procesních parametrů. Žádný prvek nemůže kompenzovat velké nedostatky druhého. Stabilní stroj poskytuje základ, na kterém lze stavět optimalizované rychlosti, posuvy a strategie chlazení. Naopak i ten nejlepší stroj selže, je-li spárován s nesprávnými nástroji nebo chybným plánem odvádění třísek. Řešením základní fyziky vibrací a odstraňování třísek můžete tento náročný proces přeměnit na předvídatelnou a ziskovou základní kompetenci.
Pro operátory a vedoucí nákupu je cesta vpřed jasná. Upřednostněte technické důkazy a důkladné zkušební testy před zjednodušenými tvrzeními výrobců. Správná investice do technologií a znalostí procesů se vyplatí díky zkráceným cyklům, nižší zmetkovitosti a dlouhodobé provozní stabilitě.
Odpověď: Při použití standardní ocelové vyvrtávací tyče je praktický limit kolem poměru délky k průměru 4:1. S masivní karbidovou lištou to lze prodloužit na přibližně 6:1. Kromě toho se vibrace stávají významným problémem. Aby bylo možné spolehlivě obrábět při poměrech 10:1 nebo vyšších, jsou téměř vždy vyžadovány specializované tlumené vyvrtávací tyče, které absorbují harmonické vibrace a udržují jakost povrchu a přesnost.
A: Vlastnosti materiálu určují tvorbu třísek. Tažné materiály jako hliník nebo měkká ocel mají tendenci produkovat dlouhé, souvislé třísky, které vyžadují agresivní geometrii třísek a vysoký tlak chladicí kapaliny, aby se zlomily a odvedly. Tvrdší, křehké materiály, jako je litina nebo kalené oceli, přirozeně tvoří menší, rozbité třísky, což usnadňuje odvádění. Tyto abrazivní materiály však mohou způsobit větší opotřebení nástroje a vodicích podložek.
Odpověď: I když standardní soustruh může provádět mělké vyvrtávání, nelze jej efektivně dovybavit tak, aby odpovídal výkonu vyhrazeného stroje při vysokých poměrech L/D. Jednoúčelové stroje mají vynikající tuhost, účelové vysokotlaké chladicí systémy integrované přes vřeteno a specializovaná vodicí pouzdra. Soustruh postrádá základní tuhost a utěsněný vysokotlaký systém přívodu kapaliny nezbytný pro spolehlivý odvod třísek z hlubokých děr.
Odpověď: Nejčasnější známky se často objevují na boku břitové destičky (strana pod břitem). Hledejte rovnoměrné opotřebení hřbetu za stabilních podmínek. Pokud vidíte mikroúlomky podél řezné hrany nebo nerovné vzory rychlého opotřebení, je to silný indikátor chvění. Dalším příznakem je změna zvuku řezu, který může být hlasitější nebo se může vyvinout zřetelný 'bručivý' nebo 'pískání' zvuk, když se objeví vibrace.
