Boring af dybe huller flytter grænserne for præcisionsbearbejdning. Det tvinger ingeniører til at balancere utroligt snævre tolerancer med ekstreme længde-til-diameter-forhold (L/D). Denne delikate handling er, hvor mange operationer vakler. Når uløste problemer som vibrationer og dårlig fjernelse af spåner opstår, er konsekvenserne alvorlige. De fører til høje skrotrater, hyppige værktøjsbrud og kostbar uplanlagt nedetid, hvilket direkte påvirker rentabiliteten. Disse udfordringer er ikke uoverstigelige, men de kræver en dyb forståelse af både fysikken på spil og udstyret designet til at kontrollere dem. Denne guide giver en teknisk ramme for evaluering af dine processer og udstyr. Du lærer, hvordan du laver strategiske justeringer for at optimere dit Deep Hole Boring Drilling Machine- ydelse, der gør en vanskelig opgave til en gentagelig, stabil og rentabel operation.
Vibrationskontrol: Effektiv dæmpning kræver en kombination af værktøjsgeometri, maskinstivhed og specialiserede borestangsmaterialer (f.eks. karbidforstærkede eller tunede stænger).
Spånstyring: Kontinuerlig evakuering er afhængig af synergien mellem kølevæsketryk, flowhastighed og spånbrydergeometri.
Udvælgelseskriterier: At vælge en maskine baseret på spindelstabilitet og styresystempræcision er mere kritisk end rå hestekræfter til dybe huller.
ROI-fokus: Reduktion af cyklustider gennem optimerede parametre giver højere langsigtet værdi end at minimere det oprindelige værktøjsforbrug.
Succes med boring af dybe huller afhænger af at kontrollere to primære fysiske udfordringer: harmonisk vibration og spånpakning. Disse er ikke mindre gener; de er fundamentale kræfter, der kan afspore en hel produktionsserie. At forstå deres oprindelse er det første skridt mod at implementere effektive løsninger.
Hver bearbejdningsopsætning har en naturlig frekvens. Når frekvensen af skærehandlingen matcher denne naturlige frekvens, begynder systemet at give genlyd. Dette fænomen, kendt som harmonisk vibration eller 'chatter', forstærkes dramatisk i dybe huller. Det forlængede udhæng af borestangen fungerer som et langt håndtag, der forstørrer selv de mindste vibrationer. Resultatet er en dårlig overfladefinish, ofte med et tydeligt bølgemønster. Mere kritisk ødelægger chatten dimensionsnøjagtigheden, hvilket gør det umuligt at holde snævre tolerancer. Det fremskynder også slid på værktøjet, hvilket fører til for tidlig svigt af dyre skær og borestænger.
Efterhånden som et boreværktøj skærer dybere ind i et emne, bliver vejen til spånevakuering længere og mere begrænset. Standardmetoder til oversvømmelseskølevæske er fuldstændig ineffektive ved dybder, der overstiger et 10:1 L/D-forhold. Spånerne, der er indespærret i boringen, begynder at samle sig. Kølevæskestrømmen kæmper for at skubbe dem ud mod friktion og tyngdekraft. Denne 'chippakning' eller 'fugleindlejring' kan hurtigt eskalere. Det øger skærekræfterne, genererer overdreven varme og kan score den nybearbejdede overflade. I det værste tilfælde kan de pakkede spåner gribe fat i værktøjet, hvilket forårsager katastrofalt brud på borestangen og potentielt skrotning af et emne af høj værdi.
At definere succes i dybe hullers boring går ud over blot at opfylde de endelige tolerancer. En virkelig stabil og rentabel proces har flere nøglekarakteristika:
Forudsigelig værktøjslevetid: Du bør være i stand til pålideligt at forudsige, hvor mange dele en skærkant kan producere, før den skal udskiftes. Uforudsigelig værktøjsfejl er et tegn på en ustabil proces.
Processen kan gentages: Den første del skal være identisk med den sidste del uden konstant operatørindgreb og justeringer.
Konsistent overfladefinish: Overfladefinishen inde i boringen skal være ensartet i hele dens længde, fri for mærker af smæld eller spåndannelse.
Effektive cyklustider: En stabil proces giver dig mulighed for at køre med optimerede hastigheder og fremføringer, hvilket minimerer den tid, der kræves til at producere hver del.
At opnå dette stabilitetsniveau kræver en systematisk tilgang, der adresserer både hardwaren og procesparametrene.
Vibration er præcisionens primære fjende ved boring af dybe huller. At tæmme det kræver en mangesidet strategi, der involverer at vælge den rigtige hardware, optimere skæreparametre og sikre, at hele opsætningen er stiv og sikker. Målet er enten at absorbere vibrationsenergien eller flytte driftsfrekvensen væk fra systemets naturlige resonanspunkt.
Borestangen er den mest kritiske komponent til at kontrollere vibrationer. Dens materiale og konstruktion bestemmer dens stivhed og evne til at dæmpe vibrationer. Valget afhænger i høj grad af L/D-forholdet for operationen.
| Materiale | Typiske L/D-forhold | Fordele | Ulemper |
|---|---|---|---|
| Stål | Op til 4:1 | Omkostningseffektiv, let tilgængelig. | Lav stivhed, tilbøjelig til vibrationer ved højere forhold. |
| Heavy Metal (wolframlegering) | Op til 6:1 | Tættere end stål, giver bedre iboende dæmpning. | Dyrere end stål, moderat stivhedsforøgelse. |
| Solid hårdmetal / hårdmetal forstærket | Op til 10:1+ | Ekstremt høj stivhed (elasticitetsmodul), overlegen vibrationsmodstand. | Højeste pris, kan være skørt, hvis det håndteres forkert. |
Til de mest krævende L/D-forhold (ofte over 6:1) er selv en solid hårdmetalstang muligvis ikke nok. Det er her, avancerede dæmpningsteknologier bliver afgørende. Disse systemer er indbygget direkte i selve borestangen.
Passiv dæmpning: Disse stænger indeholder en forindstillet massedæmper - en tung vægt ophængt i en højviskositetsvæske eller på polymerbeslag. Når stangen begynder at vibrere, bevæger den indre masse sig ud af fase, hvilket effektivt udligner de harmoniske vibrationer.
Aktiv dæmpning: En mere sofistikeret tilgang bruger sensorer til at registrere begyndelsen af vibrationer. En controller aktiverer derefter piezoelektriske aktuatorer for at generere modvibrationer i realtid, hvilket aktivt stabiliserer værktøjet. Disse systemer giver den bedste ydeevne, men koster betydelige omkostninger.
Integrering af disse teknologier i din Deep Hole Boring Drilling Machine -opsætning er en game-changer til ekstreme dybdeapplikationer.
Hardware alene er ikke løsningen. Du skal justere skæreparametre for at arbejde med maskinens dynamik. Blot at sænke farten er ofte kontraproduktivt. Nøglen er at finde et 'sweet spot', hvor skærefrekvensen ikke exciterer maskinens naturlige frekvens.
Bedste praksis:
Varier spindelhastighed: Hvis der opstår støj, kan en trinvis forøgelse eller reduktion af RPM flytte skærefrekvensen ud af den harmoniske zone. En ændring på 10-15 % kan ofte være nok til at stabilisere snittet.
Juster tilspændingshastighed: En højere tilspænding øger spånbelastningen på skærkanten. Dette kan nogle gange skabe en mere stabil skæretilstand ved at øge skærekraften og 'forbelaste' borestangen, hvilket reducerer dens tendens til at vibrere.
Brug passende værktøjsnæseradius: En mindre næseradius reducerer skærekræfterne og sandsynligheden for støj. Det kan dog kompromittere overfladefinish og værktøjsstyrke. Der skal foretages en balance ud fra ansøgningens krav.
Den sidste brik i vibrationspuslespillet er selve emnet. Lange, slanke emner kan vibrere lige så meget som den kedelige stang. Det er afgørende at give tilstrækkelig støtte i længden af delen. Brug af stabile hviler eller kørestøtter forhindrer arbejdsemnet i at bøje sig under skærekræfterne. Præcisionsjustering er altafgørende; Enhver forskydning mellem headstock, tailstock og stabile hviler vil indføre stress og ustabilitet i systemet, hvilket fører til dimensionsfejl og vibrationer.
Effektiv spånfjernelse er ikke til forhandling i dybe hulboringer. Mens vibrationer påvirker præcisionen, forårsager mislykket spånevakuering øjeblikkelig og katastrofal fejl. Hele processen er afhængig af et robust system, der pålideligt kan skylle spåner ud af et langt, begrænset rum. Dette kræver en dyb forståelse af kølevæskesystemer, væskedynamik og værktøjsgeometri.
Metoden til at levere kølevæske til skærkanten og fjerne spåner er kritisk. De to primære systemer, der bruges i dedikerede dybe hulboremaskiner, er BTA-systemet og gundrill-systemet. Ved boring af større diametre er BTA-systemet dominerende.
BTA (Boring and Trepanning Association) System: Dette er et internt chipfjernelsessystem. Højtrykskølevæske pumpes gennem mellemrummet mellem borestangen og borevæggen. Kølevæsken strømmer til skærehovedet, samler spånerne op og tvinger dem derefter tilbage gennem midten af borestangen og ud af maskinen. Den er yderst effektiv til huller med større diameter og er standarden for højproduktions dybe hulboring.
Eksterne sprøjtemetoder: Anvendes i standard drejebænke eller bearbejdningscentre, dette involverer sprøjtning af store mængder kølevæske ved åbningen af hullet. Denne metode er kun effektiv til meget lavvandede huller (L/D < 5:1) og fejler hurtigt, når dybden øges, da den ikke kan overvinde modtrykket og friktionen inde i boringen.
Ved boring af dybe huller er højtrykskølevæske afgørende. Det er en almindelig misforståelse, at det er tilstrækkeligt at øge mængden (gallons pr. minut) af kølevæske. Virkeligheden er mere kompleks.
Højt tryk: Tryk (målt i PSI eller bar) giver den nødvendige kraft til at drive spåner ud af den lange boring. Den skal være høj nok til at overvinde spånernes friktion mod borevæggen og modtrykket skabt af den lange væskesøjle. Systemer kører ofte fra 300 til 1.500 PSI eller mere.
Høj volumen: Volumen (målt i GPM eller L/min) sikrer, at der er nok væske til at bære massen af chips, der genereres. Utilstrækkelig volumen vil resultere i en tyk opslæmning af spåner og kølevæske, som er svær at flytte, hvilket fører til pakning.
Det ideelle system giver både højt tryk og højt volumen, skræddersyet til den specifikke diameter og dybde af det hul, der bearbejdes.
Chippens form er lige så vigtig som kølesystemet. Lange, snorlige chips er et mareridt for evakuering. De kan vikle sig rundt om den kedelige bar, tilstoppe evakueringskanalen og forårsage en 'fuglerede.' Målet er at producere korte, håndterbare, 'C'- eller '6'-formede spåner, der nemt kan skylles ud. Dette opnås gennem skærets geometri.
Design af den ideelle chip:
Spånbrydere: Indlæg til boring af dybe huller har specialdesignede riller og lander på deres øverste overflade. Disse funktioner tvinger spånen til at krølle tæt og knække mod arbejdsemnet eller selve skæret.
Kantforberedelse: Forberedelsen af skærkanten (f.eks. en hone eller et T-land) påvirker spåndannelse og værktøjsstyrke. En ordentlig kantforberedelse hjælper med at styre skærekræfterne og dirigerer spånen ind i hammeren.
Indflydelse på tilspændingshastighed: Tilspændingshastigheden påvirker direkte spåntykkelsen. For lav tilførselshastighed giver tynde, trævlede spåner, der er svære at bryde. Forøgelse af foderet kan gøre spånen tykkere og fremme korrekt brud.
Fordi chippakning kan ske hurtigt og uden varsel, er avancerede overvågningssystemer et afgørende sikkerhedsnet. De giver feedback i realtid om skæreforholdene inde i boringen.
Momentsensorer: Disse sensorer overvåger belastningen på spindelmotoren. En pludselig stigning i drejningsmomentet er en klar indikation af, at spånerne begynder at pakkes, og skærekræfterne stiger. Maskinens CNC kan programmeres til at stoppe fremføringen eller trække værktøjet tilbage, når en forudindstillet drejningsmomentgrænse overskrides.
Flowmålere: Ved at overvåge strømningshastigheden af den tilbagevendende kølevæske og spånopslæmning kan disse systemer registrere en blokering. Hvis strømningshastigheden falder pludseligt, betyder det, at spånevakueringskanalen er tilstoppet.
Disse systemer transformerer processen fra en reaktiv til en proaktiv, og forhindrer katastrofale fejl, før de sker.

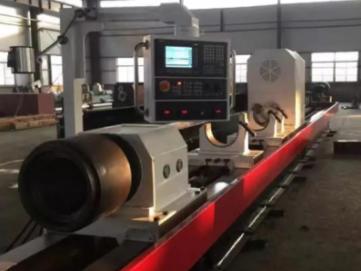

At vælge den rigtige maskine er grundlaget for en vellykket boring af dybe huller. I modsætning til almindelige drejebænke, en dedikeret Deep Hole Boring Drilling Machine er konstrueret fra bunden til at håndtere de unikke belastninger ved bearbejdning med højt L/D-forhold. At evaluere en kræver, at man ser ud over hestekræfter og spindelhastighed til de kerneegenskaber, der sikrer stabilitet og præcision.
Maskinens base er dens første forsvarslinje mod vibrationer. Enhver vibration, der genereres ved værktøjsspidsen, kan enten absorberes og fjernes af en massiv, veldesignet maskinleje eller forstærkes af en let, spinkel.
Materiale og konstruktion: Se efter maskiner med støbejern eller polymerbetonbaser. Disse materialer har fremragende dæmpningsegenskaber, langt bedre end fremstillede stålsvejsninger.
Sengedesign: En bred, kraftigt ribbet seng giver den torsions- og bøjningsstivhed, der er nødvendig for at understøtte emnet og borestangen uden afbøjning. Boksveje foretrækkes ofte frem for lineære føringer på grund af deres overlegne kontaktareal og dæmpningskapacitet i disse tunge applikationer.
Præcision begynder ved spindlen. Enhver fejl her vil blive forstørret i slutningen af en lang kedelig bjælke.
Spindelløb: Total angivet udløb (TIR) bør være minimal. Højkvalitets spindler med præcisionslejer er afgørende for at sikre, at værktøjet roterer perfekt om sin akse.
Termisk stabilitet: Bearbejdning genererer varme, som kan få komponenter til at udvide sig og justere forkert. Se efter funktioner som kølede spindler og termiske kompensationssystemer i CNC'en, der aktivt modvirker termisk vækst under lange borecyklusser.
Styrevejens ligehed: Måderne, der styrer borestangsvognen, skal være helt lige og parallel med spindelens midterlinje over hele maskinens vandring. Enhver afvigelse vil resultere i et tilspidset eller buet hul.
Moderne CNC-styringer tilbyder kraftfulde funktioner, der er særligt værdifulde til boring af dybe huller. Disse muligheder bevæger sig ud over simpel G-kode eksekvering til intelligent procesovervågning og kontrol.
Overvågning af belastning i realtid: Som tidligere nævnt er evnen til at overvåge spindelmoment eller fremføringskraft kritisk. En maskine med integreret belastningsovervågning kan automatisk justere parametre eller stoppe processen for at forhindre værktøjsbrud.
Adaptiv fremføringskontrol: Denne avancerede funktion gør det muligt for CNC'en automatisk at justere fremføringshastigheden i realtid baseret på den målte skærebelastning. Hvis den registrerer et let snit, accelererer den; hvis den registrerer et kraftigt snit eller begyndelsen af spånpakning, sænker den farten. Dette optimerer cyklustiden, samtidig med at processikkerheden opretholdes.
Dyb hul boring er en specialiseret disciplin. Værdien af en maskinleverandør strækker sig ud over selve hardwaren. Deres applikationstekniske support kan være forskellen mellem en vellykket implementering og en frustrerende kamp.
Applikationsekspertise: Har leverandøren erfarne ingeniører, der forstår dine specifikke materialer og applikationer? De bør være i stand til at give dokumenterede anbefalinger til værktøj, hastigheder, tilførsel og kølemiddelparametre.
Nøglefærdige løsninger: Til komplekse projekter skal du overveje leverandører, der tilbyder en komplet nøglefærdig løsning, inklusive maskinen, værktøj, inventar og en garanteret proces. Dette flytter implementeringsrisikoen fra dig til leverandøren.
Uddannelse og support: Sørg for, at leverandøren leverer omfattende træning til dine operatører og vedligeholdelsespersonale. Hurtig og pålidelig eftersalgssupport er afgørende for at minimere nedetid.
Evaluering af den økonomiske levedygtighed af en boreoperation med dybe huller kræver, at man ser på de samlede ejeromkostninger (TCO) og investeringsafkast (ROI), ikke kun maskinens oprindelige købspris. De sande omkostninger og værdi afsløres i den langsigtede operationelle effektivitet og risikoreduktion.
Adskillige betydelige omkostninger strækker sig ud over de oprindelige anlægsudgifter til maskinen.
Energiforbrug: Højtrykskølevæskepumper er strømkrævende. Den energi, der kræves for at køre et 1.000 PSI-system kontinuerligt, kan være en betydelig driftsudgift. Tag dette med i din beregning af pris pr. del.
Specialiserede forbrugsvarer: Dybt hul boring er afhængig af højtydende værktøj. Fugtede borestænger, specialiserede skær og skæreolie af høj kvalitet er dyrere end standardværktøj, men er afgørende for processtabilitet.
Filtrering og vedligeholdelse: At holde højtrykskølesystemet rent og effektivt kræver robuste filtreringssystemer og regelmæssig vedligeholdelse. Omkostningerne til filtre og vedligeholdelsesarbejde bør inkluderes i TCO.
Det er her, investering i den rigtige teknologi betaler sig. En stabil proces, fri for vibrationer, giver dig mulighed for at køre med betydeligt mere aggressive parametre. Et maskine- og værktøjssystem, der kan løse chatter, kan give dig mulighed for at øge tilspændingshastigheden med 50 % eller mere. Over tusindvis af dele oversættes denne reduktion i cyklustid direkte til en lavere pris pr. del og øget butikskapacitet. Evnen til at køre hurtigere og mere pålideligt er ofte den største enkeltstående bidragyder til et stærkt ROI.
Hvad er prisen for en enkelt katastrofal fiasko? Ved boring af dybe huller er emner ofte lavet af dyre materialer som Inconel, titanium eller specialiserede legeringer. At skrotte en næsten komplet del på grund af et værktøjsnedbrud kan koste tusindvis af dollars i materiale og tidligere bearbejdningstid. 'Smarte' funktioner som drejningsmomentovervågning og adaptiv tilførselskontrol er ikke kun til optimering; de er forsikringer. ROI af disse funktioner realiseres, hver gang de forhindrer et nedbrud, hvilket sparer et værdifuldt emne og en dyr kedelig stang. Denne risikoreduktion er en kritisk, men nogle gange overset, komponent i det samlede økonomiske billede.
At navigere i udfordringerne med dybe hullers boring er en øvelse i synergi. Det er det symbiotiske forhold mellem en stiv, præcis maskine og et nøje afstemt sæt af procesparametre. Ingen af elementerne kan kompensere for større mangler i den anden. En stabil maskine danner grundlaget, hvorpå optimerede hastigheder, tilførsler og kølevæskestrategier kan bygges. Omvendt vil selv den bedste maskine fejle, hvis den parres med forkert værktøj eller en mangelfuld spånevakueringsplan. Ved at tage fat på kernefysikken i vibration og spånfjernelse kan du transformere denne krævende proces til en forudsigelig og rentabel kernekompetence.
For operatører og indkøbsledere er vejen fremad klar. Prioriter tekniske beviser og grundige prøvekørsler over forenklede producentpåstande. Den rigtige investering i teknologi og procesviden betaler sig gennem reducerede cyklustider, lavere skrotrater og langsigtet driftsstabilitet.
A: Ved at bruge en standard stålborestang er den praktiske grænse omkring et 4:1 længde-til-diameter-forhold. Med en solid hårdmetalstang kan denne forlænges til ca. 6:1. Ud over det bliver vibrationer et væsentligt problem. For pålideligt at bearbejde i forhold på 10:1 eller højere kræves der næsten altid specialiserede, dæmpede borestænger for at absorbere harmoniske vibrationer og opretholde overfladefinish og nøjagtighed.
A: Materialeegenskaber dikterer spåndannelse. Duktile materialer som aluminium eller blødt stål har tendens til at producere lange, kontinuerlige spåner, der kræver aggressive spånbrydergeometrier og højt kølemiddeltryk for at bryde og evakuere. Hårdere, sprøde materialer som støbejern eller hærdet stål danner naturligt mindre, knækkede spåner, hvilket gør evakuering lettere. Disse slibende materialer kan dog forårsage mere slid på værktøjet og styrepuderne.
A: Selvom en standard drejebænk kan udføre lavvandede boreoperationer, kan den ikke eftermonteres effektivt, så den matcher en dedikeret maskines ydeevne ved høje L/D-forhold. Dedikerede maskiner har overlegen stivhed, specialbyggede højtrykskølevæskesystemer integreret gennem spindlen og specialiserede styrebøsninger. En drejebænk mangler den grundlæggende stivhed og det forseglede højtryks-væsketilførselssystem, der er afgørende for pålidelig spånevakuering fra dybe huller.
A: De tidligste tegn vises ofte på skærets flankeflade (siden under skærekanten). Se efter ensartet flankeslid under stabile forhold. Hvis du ser mikrospåner langs skærkanten eller ujævne, hurtige slidmønstre, er det en stærk indikator for snask. Et andet tegn er en ændring i lyden af snittet, som kan blive højere eller udvikle en tydelig 'brummende' eller 'hvinende' lyd, når vibrationer sætter ind.
