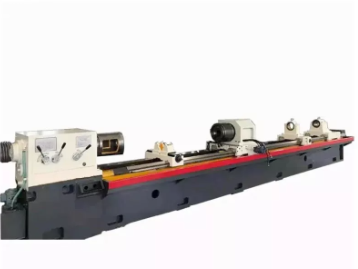

In der modernen Fertigung besteht eine kritische Präzisionslücke. Standard-CNC-Bearbeitungszentren sind bei vielen Aufgaben hervorragend, stoßen jedoch an ihre Grenzen, wenn die Tiefe einer Bohrung ihren Durchmesser um ein Verhältnis von 10:1 oder mehr überschreiten muss. Ab diesem Punkt sind Probleme wie „Werkzeugdrift“, schlechte Oberflächengüte und inkonsistente Konzentrizität unvermeidbar. Hier ist eine spezielle Lösung gefragt. Das Moderne Tieflochbohrmaschinen erweisen sich nicht nur als Werkzeug, sondern als strategisches Hilfsmittel, das auf extreme Länge, Geradheit und Endbearbeitung ausgelegt ist. Was einst ein ausgelagerter Nischenprozess war, ist heute zu einem zentralen Wettbewerbsvorteil geworden und ermöglicht es der Industrie, bei ihren kritischsten Komponenten ein beispielloses Maß an Leistung und Zuverlässigkeit zu erreichen. In diesem Artikel werden die fünf Schlüsselindustrien untersucht, die durch diese Technologie verändert wurden.
Kritische Schwellenwerte: Für L/D-Verhältnisse von bis zu 100:1 oder höher, bei denen die Konzentrizität nicht verhandelbar ist, ist ein spezielles Tieflochbohren unerlässlich.
Wirtschaftliche Auswirkungen: Der Übergang zu Spezialmaschinen reduziert die „Drift“-Ausschussrate und macht sekundäre Nachbearbeitungsvorgänge überflüssig.
Technologiekonvergenz: Die Integration der Technologien BTA (Boring and Trepanning Association) und Tieflochbohren ermöglicht eine Vielseitigkeit aller Materialien von Aluminium bis Inconel.
Strategischer ROI: Die hohen anfänglichen Gesamtbetriebskosten werden durch die Effizienz von „Single Setup“ und die Fähigkeit zur Bearbeitung komplexer, hochwertiger Werkstücke ausgeglichen.
Der Luft- und Raumfahrt- und Verteidigungssektor basiert auf absoluter Präzision und Materialintegrität. Bei der Bearbeitung von Komponenten wie Flugzeugfahrwerken, Raketenantriebsrohren oder Gasturbinenwellen ist ein Ausfall keine Option. Diese Teile werden oft aus unglaublich widerstandsfähigen Materialien wie Titan, Inconel und anderen Superlegierungen mit hohem Nickelgehalt geschmiedet, die bekanntermaßen schwer zu bearbeiten sind.
Die größte Herausforderung besteht darin, lange, perfekt gerade Bohrungen durch diese anspruchsvollen Materialien zu erzeugen. Herkömmliche Bohrmethoden führen häufig zu einer Kaltverfestigung, bei der das Material aufgrund der Hitze und Belastung bei der Bearbeitung noch härter und spröder wird. Dies führt nicht nur zu übermäßigem Werkzeugverschleiß, sondern führt auch zu mikroskopisch kleinen Spannungsbrüchen, die die strukturelle Integrität des Bauteils beeinträchtigen können. Mit Standardausrüstung ist es nahezu unmöglich, in solche Materialien ein gerades Loch über mehrere Fuß zu bohren.
Präzisions-Tieflochbohrmaschinen haben diesen Prozess mit einer Schlüsseltechnologie revolutioniert: der Gegenrotation. Bei diesem Aufbau rotieren sowohl das Schneidwerkzeug als auch das Werkstück gleichzeitig in entgegengesetzte Richtungen. Dieser dynamische Kräfteausgleich hebt den gravitativen Durchhang und die natürliche Neigung des Bohrers zum Wandern auf. Das Ergebnis ist eine dramatische Verbesserung der Konzentrizität, wobei Spezialmaschinen in der Lage sind, Toleranzen von bis zu 0,009 Zoll über Bohrungstiefen von mehreren Fuß zu erreichen. Dieses Maß an Präzision stellt sicher, dass Komponenten wie hydraulische Aktuatoren auch unter extremen Belastungen reibungslos und zuverlässig funktionieren.
Bei der Auswahl einer Maschine für Luft- und Raumfahrtanwendungen müssen Ingenieure und Beschaffungsmanager über die grundlegenden Spezifikationen hinausblicken. Zu den wichtigsten Bewertungskriterien gehören:
Drehmomentüberwachung in Echtzeit: Fortschrittliche Sensoren, die subtile Änderungen der Schnittkraft erkennen, sind von entscheidender Bedeutung. Sie können dem Steuerungssystem signalisieren, Vorschubgeschwindigkeiten oder Spindelgeschwindigkeiten automatisch anzupassen und so das Einsetzen von Kaltverfestigung und einen katastrophalen Werkzeugausfall zu verhindern.
Vibrationsdämpfungssysteme: Das Bett und die Strukturkomponenten der Maschine müssen außergewöhnlich steif sein. Integrierte Dämpfungstechnologien absorbieren Mikrovibrationen, die andernfalls die Oberflächenbeschaffenheit und Genauigkeit der Bohrung beeinträchtigen würden, insbesondere bei der Arbeit mit teuren Luftfahrtlegierungen.
Im Energiesektor, von der Atomkraft bis zur Windkraft, sind die Komponenten oft riesig. Turbinengehäuse, massive Generatorrahmen und Wärmetauscherrohrböden können viele Tonnen wiegen und erfordern komplexe Bearbeitungsvorgänge. Aufgrund der Größe und des Wertes dieser Werkstücke kann jeder Fehler zu astronomischen finanziellen Verlusten und Projektverzögerungen führen.
Die Hauptschwierigkeit bei der Bearbeitung dieser großformatigen Teile besteht darin, die Genauigkeit über mehrere Arbeitsgänge hinweg aufrechtzuerhalten. Traditionell musste ein riesiges Bauteil wie ein Turbinengehäuse zwischen mehreren verschiedenen Maschinen bewegt werden – einem Bohrwerk für die Hauptbohrung, einer Fräsmaschine für Flansche und einer Bohrmaschine für Bolzenlöcher. Jedes Mal, wenn das Werkstück gelöst, bewegt und erneut eingespannt wird, steigt das Risiko von Ausrichtungsfehlern exponentiell. Diese kleinen Abweichungen können sich summieren und dazu führen, dass Teile bei der Endmontage nicht richtig zusammenpassen.
Der „Single Setup“-Vorteil moderner Multifunktionsbohrmaschinen ist bahnbrechend. Ein einziger, robuster Die Tieflochbohrmaschine kann Tieflochbohren, Fräsen, Gewindeschneiden und Flanschplanen in einer kontinuierlichen, ununterbrochenen Abfolge durchführen. Durch den Wegfall der Notwendigkeit, das Werkstück zu bewegen, entfallen Umspannfehler vollständig. Dadurch wird sichergestellt, dass alle bearbeiteten Elemente perfekt zueinander ausgerichtet sind, was für die Stabilität und Effizienz von Stromerzeugungsanlagen von entscheidender Bedeutung ist.
Bei diesen Schwerlastanwendungen verlagert sich der Fokus auf Maschinenbau und Materialeffizienz.
Bettsteifigkeit und Tragfähigkeit: Das Fundament der Maschine muss so konstruiert sein, dass es Werkstücke mit einem Gewicht von mehreren zehn Tonnen trägt und stabilisiert, ohne dass es bei aggressiven Schneidvorgängen zu Durchbiegungen oder Verformungen kommt.
Trepanning-Fähigkeit: Für Bohrungen mit großem Durchmesser ist das Trepanieren ein äußerst effizienter Prozess. Anstatt das gesamte Lochvolumen in Späne umzuwandeln, schneidet das Werkzeug eine schmale Ringnut und hinterlässt einen festen Kern aus wertvollem Material, der zurückgewonnen und für andere kleinere Komponenten verwendet werden kann. Dies spart nicht nur Materialkosten, sondern reduziert auch den Maschinenleistungsbedarf und die Zykluszeiten im Vergleich zum herkömmlichen Bohren erheblich.
Die Öl- und Gasindustrie verschiebt die Grenzen der Technik, indem sie kilometerweit unter der Erdoberfläche bohrt. Die bei diesen Vorgängen verwendeten „Untertage“-Werkzeuge wie Schwerstangen, Dorne und Komponenten zur Messung während des Bohrens (MWD) müssen enormem Druck, hohen Temperaturen und korrosiven Umgebungen standhalten. Ihre Zuverlässigkeit ist von größter Bedeutung und beginnt bereits bei der Qualität der Bohrung.
Bei der Herstellung von Bohrlochwerkzeugen geht es darum, außergewöhnlich tiefe, perfekt gerade Bohrungen durch lange Abschnitte aus Spezialmaterialien zu erzeugen, darunter nichtmagnetische Edelstähle und andere zähe Legierungen. Jede Abweichung oder „Drift“ in der Bohrung kann zu Unwuchten führen, die zu zerstörerischen Vibrationen während des Bohrvorgangs führen. Darüber hinaus stellt das effiziente Entfernen von Spänen aus einem Loch, das 30 Fuß oder mehr tief sein kann, eine erhebliche technische Hürde dar.
Die Industrie hat für diese Aufgabe das Bohrverfahren der BTA (Boring and Trepanning Association), auch bekannt als Single Tube System (STS), weithin übernommen. BTA-Bohren ist ideal für Löcher mit Durchmessern von mehr als etwa 1 Zoll. Bei diesem System wird Hochdruckkühlmittel durch den Raum zwischen dem Bohrrohr und der Wand des Bohrlochs zum Schneidkopf gepumpt. Das Kühlmittel drückt die Metallspäne dann zurück durch die hohle Mitte des Bohrrohrs und sorgt so für eine kontinuierliche und hochwirksame Spanabfuhr. Dieser konstante Fluss verhindert, dass sich Späne ansammeln und das Werkzeug brechen, was ein schnelleres und tieferes Bohren ermöglicht.
Trotz seiner Wirksamkeit birgt das BTA-Verfahren Risiken, insbesondere bei der Herstellung von „Sacklöchern“ (Löchern, die nicht vollständig durch das Werkstück gehen). In diesen Szenarien wird die Steuerung der Spanabfuhr noch wichtiger. Ein Hauptanliegen ist der Bruch des Werkzeugs. Wenn ein Schneidwerkzeug tief im Inneren eines mehrere tausend Dollar teuren Werkstücks bricht, muss möglicherweise das gesamte Bauteil verschrottet werden. Um dieses Risiko zu mindern, sind moderne Maschinen mit Echtzeit-Schub- und Drehmomentsensoren ausgestattet. Diese Systeme überwachen ständig die Schnittbedingungen und können die Maschine automatisch abschalten, wenn sie eine Kraftspitze erkennen, die auf einen Spanstau oder ein stumpfes Werkzeug hinweist, und verhindern so einen kostspieligen Ausfall, bevor er auftritt.
In der Automobil- und Schwermaschinenindustrie ist die Fertigung ein Zahlenspiel. Die Massenproduktion von Komponenten wie Hydraulikzylindern, Motorblöcken, Getriebewellen und Kraftstoffeinspritzsystemen erfordert ein perfektes Gleichgewicht zwischen Genauigkeit im Mikrometerbereich und schnellen Zykluszeiten. Jede eingesparte Sekunde und jedes nach Spezifikation produzierte Teil wirkt sich direkt auf das Endergebnis aus.
Die zentrale Herausforderung besteht darin, bei hohen Stückzahlen eine gleichbleibende Präzision zu erreichen. Hydraulikzylinder benötigen beispielsweise eine perfekt runde und glatte Innenbohrung, um eine ordnungsgemäße Abdichtung und einen effizienten Betrieb zu gewährleisten. Motorblöcke benötigen präzise ausgerichtete Ölkanäle und Zylinderbohrungen. Die Herstellung dieser Merkmale mithilfe mehrerer herkömmlicher Bohrdurchgänge ist langsam, arbeitsintensiv und anfällig für Inkonsistenzen. Das ultimative Ziel ist die Reduzierung der Stückkosten ohne Einbußen bei der Qualität.
Diese Branche ist führend bei der Integration von Tieflochbohrmaschinen in vollautomatische Arbeitszellen. Diese fortschrittlichen Systeme verfügen häufig über Roboterarme zum Be- und Entladen von Rohmaterialien und Fertigteilen, wodurch menschliche Eingriffe minimiert und die Maschinenverfügbarkeit maximiert werden. Die Bohrmaschinen selbst werden immer intelligenter und mit KI-gesteuerten, adaptiven Vorschubsteuerungen ausgestattet. Diese Systeme analysieren mithilfe von Sensoren die Schnittbedingungen in Echtzeit und optimieren automatisch die Bohrgeschwindigkeit und den Vorschub, um die schnellstmögliche Zykluszeit zu erreichen und gleichzeitig die erforderliche Oberflächengüte und Maßgenauigkeit beizubehalten.
Der Return on Investment (ROI) in diesem Sektor wird durch Prozesskonsolidierung und Geschwindigkeit bestimmt. Ein einziger Hochgeschwindigkeits-BTA-Bohrvorgang kann mehrere langsamere herkömmliche Bohr- und Reibdurchgänge ersetzen. Dies verkürzt nicht nur die Zykluszeit pro Teil, sondern reduziert auch die Werkzeugkosten, den Arbeitsaufwand und die für die Produktion benötigte Fabrikfläche. Durch die Umwandlung eines mehrstufigen Prozesses in einen einzigen, hocheffizienten Vorgang senken Hersteller ihre Kosten pro Teil erheblich und verschaffen sich so einen entscheidenden Wettbewerbsvorteil in einem preissensiblen Markt.
Die Qualität eines Kunststoffspritzgussteils hängt stark von der Qualität der Form selbst ab. Riesige, komplexe Formen, die oft mehr als 100.000 US-Dollar kosten, werden zur Herstellung von Autostoßstangen bis hin zu medizinischen Geräten verwendet. Ein entscheidendes Merkmal dieser Formen ist ein kompliziertes Netzwerk aus tiefen Kühlkanälen (oder Wasserleitungen), die die Temperatur während des Einspritzvorgangs regulieren.
Die Hauptschwierigkeit besteht darin, diese tiefen, sich oft kreuzenden Kühlkanäle mit absoluter Präzision zu bohren. Für ein ordnungsgemäßes Wärmemanagement müssen diese Kanäle genau so platziert werden, dass der Kunststoff gleichmäßig abkühlt. Wenn ein Bohrer auch nur geringfügig von seinem vorgesehenen Weg abweicht, kann es zu heißen Stellen in der Form kommen, die zu verzogenen Teilen, Oberflächenfehlern und längeren Zykluszeiten führen. Schlimmer noch, ein wandernder Bohrer könnte in den Formhohlraum oder einen anderen Kanal eindringen und das gesamte tonnenschwere Werkstück im Handumdrehen zerstören.
CNC-gesteuerte Tieflochbohrmaschinen bieten die nötige Präzision, um diese Herausforderung zu meistern. Dank ihrer stabilen Konstruktion und fortschrittlichen Führungssysteme können sie lange, gerade Löcher in präzisen Winkeln bohren. Sie können auch sich kreuzende Bohrungen ohne Ablenkung erstellen und spezielle Vorgänge wie die Endbearbeitung von Löchern mit flachem Boden durchführen, die manchmal für bestimmte Stecker- oder Sensorinstallationen erforderlich sind. Dieses Maß an Kontrolle gibt Formkonstrukteuren die Freiheit, komplexere und effizientere Kühllayouts zu erstellen, als dies mit herkömmlichen Methoden jemals möglich war.
Für den Formenbau ist auch die Oberflächenbeschaffenheit innerhalb der Kühlkanäle wichtig, um Korrosion zu verhindern und eine effiziente Wärmeübertragung sicherzustellen. Hier bietet die STS-Technologie (Single Tube System), die gemeinsame Umsetzung des BTA-Verfahrens, einen erheblichen technischen Vorsprung. Der Poliereffekt der Führungsleisten am BTA-Werkzeugkopf sorgt beim Bohren für eine hervorragende Innenoberflächengüte. In vielen Fällen ist die resultierende Oberfläche so glatt, dass kein zusätzliches Honen oder Polieren erforderlich ist, wodurch ein kostspieliger und zeitaufwändiger Nachbearbeitungsvorgang entfällt und die Form schneller in Produktion geht.
Die Auswahl der richtigen Maschine ist eine strategische Entscheidung, die weit über den anfänglichen Kaufpreis hinausgeht. Ein gründlicher Bewertungsprozess stellt sicher, dass die Investition langfristigen Wert, Effizienz und einen Wettbewerbsvorteil bringt. Dies erfordert ein tiefes Verständnis der Kerntechnologien, der Gesamtbetriebskosten und der zukünftigen Branchentrends.
Die beiden Haupttechnologien beim Tieflochbohren sind BTA-Bohren und Tieflochbohren. Die Wahl zwischen ihnen wird maßgeblich vom Lochdurchmesser bestimmt.
| Feature | Tieflochbohren | BTA (STS) Bohren |
|---|---|---|
| Optimaler Durchmesserbereich | Typischerweise für Durchmesser unter 35 mm (ca. 1,375 Zoll). Am besten für sehr kleine Durchmesser geeignet. | Für Durchmesser von 12 mm bis 250 mm+ (ca. 0,5' bis 10'+). |
| Spanabfuhr | Extern. Kühlmittel wird durch das Werkzeug geleitet; Der Späneaustritt erfolgt über eine äußere V-förmige Nut. | Intern. Kühlmittel wird von außen zugeführt; Späne werden durch das hohle Bohrrohr zurückgedrückt. |
| Penetrationsrate | Langsamer, da die Spanabfuhr weniger effizient ist. | Deutlich schneller (5-7-mal) als Tieflochbohren in seinem Wirkungsbereich. |
| Werkzeugsteifigkeit | Weniger steif, wodurch es anfälliger für Drift in sehr tiefen Löchern ist. | Steiferes Rohrdesign für bessere Geradheit und Stabilität. |
Es ist ein häufiger Fehler, sich ausschließlich auf den Aufkleberpreis zu konzentrieren. Der TCO liefert ein realistischeres finanzielles Bild. Zu den wichtigsten zu berücksichtigenden Faktoren gehören:
Hochdruck-Kühlmittelsysteme: Hierbei handelt es sich nicht um optionales Zubehör; Sie sind geschäftskritische Systeme. Sie erfordern robuste Pumpen, Kühleinheiten und Behälter mit hoher Kapazität, was zu erheblichen Kostensteigerungen führt.
Spezialfiltration: Um die Pumpen zu schützen und eine gute Oberflächengüte zu gewährleisten, sind mehrstufige Filtersysteme (oft bis zu 10–20 Mikrometer) erforderlich, um feine Metallspäne aus dem Kühlmittel zu entfernen.
IoT-fähige vorausschauende Wartung: Moderne Maschinen verfügen über Sensoren, die den Zustand von Spindeln, Pumpen und Antrieben überwachen. Mithilfe dieser Daten lassen sich Ausfälle vorhersagen, bevor sie auftreten. Dadurch werden ungeplante Ausfallzeiten reduziert, die jedoch häufig ein Softwareabonnement oder einen speziellen Servicevertrag erfordern.
Die Fertigungslandschaft entwickelt sich weiter. Um sicherzustellen, dass eine Maschine wettbewerbsfähig bleibt, sollten Sie die folgenden aufkommenden Trends berücksichtigen:
„Smart & Green“-Bearbeitung: Umweltvorschriften und Energiekosten treiben Innovationen voran. Achten Sie auf Funktionen wie MMS-Systeme (Minimum Quantity Lubrication), die den Kühlmittelverbrauch drastisch reduzieren, und energieeffiziente Antriebssysteme.
KI-gesteuerte Prozessoptimierung: Die nächste Generation von Maschinen wird künstliche Intelligenz nicht nur für adaptive Vorschubgeschwindigkeiten nutzen, sondern auch, um optimale Werkzeuge zu empfehlen, die Werkzeuglebensdauer vorherzusagen und Prozessprobleme selbst zu diagnostizieren, wodurch die Abhängigkeit vom Fachwissen des Bedieners weiter verringert wird.
Schließlich sollten Sie bei der Eingrenzung potenzieller Lieferanten den Partnern den Vorrang vor reinen Anbietern geben. Suchen Sie nach Herstellern, die anwendungsspezifische Tests anbieten – die Möglichkeit, Versuche mit Ihren tatsächlichen Teilen und Materialien durchzuführen. Darüber hinaus ist ein robuster und zugänglicher technischer Support vor Ort von unschätzbarem Wert, insbesondere wenn es um die komplexe Programmierung von Werkzeugwegen und die Fehlerbehebung bei Prozessen geht. Ein starkes Support-Netzwerk kann die Lernkurve erheblich verkürzen und die Produktivität der Maschine vom ersten Tag an maximieren.
Die Rolle des Präzisionstieflochbohrens hat sich grundlegend verändert. Dabei handelt es sich nicht mehr um einen einfachen Prozess des „Herstellens eines Lochs“, sondern um eine hochentwickelte Ingenieursdisziplin, die für die Gewährleistung der strukturellen Integrität, der thermischen Effizienz und der Betriebszuverlässigkeit hochwertiger Komponenten unerlässlich ist. In der Luft- und Raumfahrt, im Energiesektor, in der Automobilindustrie und anderen kritischen Sektoren ermöglicht diese Technologie eine Prozesskonsolidierung, reduziert die Ausschussquote und eröffnet neue Designmöglichkeiten. Für Branchen, in denen ein Ausfall katastrophale Folgen hat, ist die Investition in eine spezielle Tiefbohrmaschine nicht nur eine betriebliche Modernisierung; Es ist der Hauptfaktor für die Skalierbarkeit der Fertigung, die Risikominderung und die langfristige Marktführerschaft.
A: Während Standard-CNC-Zentren Schwierigkeiten haben, ein Verhältnis von Länge zu Durchmesser (L/D) von 10:1 zu überschreiten, sind spezielle Tieflochbohrmaschinen für Verhältnisse von 100:1, 200:1 und in einigen Spezialanwendungen sogar noch höher ausgelegt. Ihr Design, das eine spezielle Werkzeugführung und Hochdruck-Kühlmittelsysteme umfasst, ist speziell darauf ausgelegt, die Geradheit beizubehalten und die Späne über diese extremen Entfernungen abzutransportieren.
A: Bei der Gegenrotation werden sowohl das Werkzeug als auch das Werkstück in entgegengesetzte Richtungen gedreht. Dadurch entsteht ein Ausgleichseffekt, der die Kräfte der Schwerkraft und des Werkzeugdrucks aufhebt, die andernfalls dazu führen würden, dass der Bohrer „wandert“ oder aus der Mitte driftet. Durch die Neutralisierung dieser Ablenkungskräfte folgt das Werkzeug auf natürliche Weise der zentralen Drehachse, was zu einem deutlich geraderen, konzentrischeren Loch führt.
A: Ja, sie sind äußerst effektiv bei der Bearbeitung von Sacklöchern (Löchern, die nicht auf der anderen Seite des Werkstücks austreten). Der Erfolg hängt von einer effizienten Spanabfuhr ab. BTA/STS-Systeme eignen sich hierfür besonders gut, da sie den Kühlmittelfluss nutzen, um die Späne aktiv durch die Werkzeugmitte zurückzuspülen. Moderne Maschinen nutzen außerdem eine sensorbasierte Tiefenkontrolle und Drehmomentüberwachung, um Spanansammlungen zu verhindern und eine präzise Endtiefe ohne Werkzeugbruch sicherzustellen.
A: Diese Begriffe werden oft synonym verwendet. BTA steht für Boring and Trepanning Association, die den Prozess standardisiert hat. STS (Single Tube System) ist die gebräuchlichste technische Bezeichnung für das System selbst, bei dem ein einzelnes Rohr sowohl für die strukturelle Unterstützung als auch für die interne Spanabfuhr verwendet wird. Im Wesentlichen ist BTA der Name des Prozesses und STS das System, das ihn ausführt.
A: Die kritischsten Wartungsaufgaben betreffen ausschließlich das Hochdruckkühlmittelsystem. Dazu gehört die regelmäßige Überprüfung und der Austausch von Hochdruckdichtungen am Druckkopf, um Undichtigkeiten zu verhindern, die ein Sicherheitsrisiko darstellen und zu Prozessausfällen führen können. Darüber hinaus ist die Aufrechterhaltung der Qualität der Kühlmittelfiltration von größter Bedeutung. Verstopfte Filter können den Durchfluss verringern, was zu einer schlechten Spanabfuhr und zum Ausfall des Werkzeugs führt.
