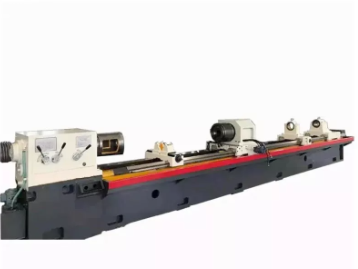

현대 제조에는 심각한 정밀도 격차가 존재합니다. 표준 CNC 머시닝 센터는 다양한 작업에 탁월하지만 구멍 깊이가 직경을 10:1 이상의 비율로 초과해야 하는 경우 한계에 직면합니다. 이 지점을 넘어서면 공구 '드리프트', 불량한 표면 마감, 일관되지 않은 동심도와 같은 문제가 불가피해집니다. 여기에는 특화된 솔루션이 필요합니다. 현대 심공 보링 드릴링 머신은 단순한 도구가 아닌 극한의 길이, 직진성 및 마무리를 위해 설계된 전략적 자산으로 등장합니다. 한때 틈새 시장이었던 아웃소싱 프로세스는 이제 핵심 경쟁 우위가 되었으며, 업계가 가장 중요한 구성 요소에서 전례 없는 수준의 성능과 신뢰성을 달성할 수 있도록 지원합니다. 이 기사에서는 이 기술로 변화된 5가지 주요 산업을 살펴봅니다.
중요 임계값: 동심도를 협상할 수 없는 최대 100:1 이상의 L/D 비율에는 전용 심공 보링이 필수적입니다.
경제적 영향: 특수 기계로 전환하면 '드리프트' 불량률이 줄어들고 2차 마감 작업이 제거됩니다.
기술 융합: BTA(Boring and Trepanning Association)와 건 드릴링 기술을 통합하면 알루미늄에서 인코넬까지 다양한 재료를 사용할 수 있습니다.
전략적 ROI: 높은 초기 TCO는 '단일 설정' 효율성과 복잡한 고가치 공작물 처리 능력으로 상쇄됩니다.
항공우주 및 방위 부문은 절대적인 정밀도와 재료 무결성을 기반으로 운영됩니다. 항공기 랜딩 기어, 미사일 액추에이터 배럴 또는 가스 터빈 샤프트와 같은 부품을 가공할 때 실패는 허용되지 않습니다. 이러한 부품은 가공하기 매우 어려운 티타늄, 인코넬 및 기타 고니켈 초합금과 같이 매우 견고한 재료로 단조되는 경우가 많습니다.
주요 과제는 이러한 까다로운 재료를 통해 길고 완벽하게 직선인 보어를 만드는 것입니다. 기존의 드릴링 방법은 종종 가공 경화로 이어지며, 가공 시 열과 응력으로 인해 재료가 더욱 단단해지고 부서지기 쉽습니다. 이로 인해 과도한 공구 마모가 발생할 뿐만 아니라 부품의 구조적 무결성을 손상시킬 수 있는 미세한 응력 균열이 발생합니다. 이러한 재료에 수 피트가 넘는 직선 구멍을 뚫는 것은 표준 장비로는 거의 불가능합니다.
정밀 심공 보링 기계는 역회전이라는 핵심 기술을 통해 이 공정에 혁명을 일으켰습니다. 이 설정에서는 절삭 공구와 공작물이 동시에 반대 방향으로 회전합니다. 힘의 이러한 역동적인 균형은 중력의 처짐과 드릴의 자연스러운 이탈 경향을 상쇄합니다. 그 결과 수 피트의 보어 깊이에 대해 0.009인치만큼 엄격한 공차를 달성할 수 있는 특수 기계를 사용하여 동심도가 크게 향상되었습니다. 이러한 수준의 정밀도는 유압 액츄에이터와 같은 구성 요소가 극한의 부하에서도 원활하고 안정적으로 작동하도록 보장합니다.
항공우주 응용 분야용 기계를 선택할 때 엔지니어와 조달 관리자는 기본 사양 이상을 살펴봐야 합니다. 주요 평가 기준은 다음과 같습니다.
실시간 토크 모니터링: 절삭력의 미묘한 변화를 감지하는 고급 센서가 중요합니다. 이송 속도나 스핀들 속도를 자동으로 조정하도록 제어 시스템에 신호를 보내 가공 경화의 시작과 치명적인 공구 고장을 방지할 수 있습니다.
진동 감쇠 시스템: 기계의 베드와 구조적 구성 요소는 매우 견고해야 합니다. 통합된 완충 기술은 특히 고가의 항공우주 합금으로 작업할 때 표면 마감과 보어의 정확성을 저하시키는 미세 진동을 흡수합니다.
원자력에서 풍력에 이르기까지 에너지 부문에서 구성 요소는 종종 거대합니다. 터빈 하우징, 대규모 발전기 프레임 및 열교환기 튜브 시트의 무게는 수 톤에 달할 수 있으며 복잡한 가공 작업이 필요합니다. 이러한 공작물의 엄청난 규모와 가치로 인해 오류가 발생하면 천문학적인 재정적 손실과 프로젝트 지연이 발생할 수 있습니다.
이러한 대규모 부품을 처리할 때 가장 어려운 점은 여러 작업에서 정확성을 유지하는 것입니다. 전통적으로 터빈 하우징과 같은 거대한 구성 요소는 메인 보어용 보링 밀, 플랜지용 밀링 머신, 볼트 구멍용 드릴 프레스 등 여러 기계 간에 이동해야 했습니다. 공작물을 풀고, 이동하고, 다시 클램핑할 때마다 정렬 오류가 발생할 위험이 기하급수적으로 증가합니다. 이러한 작은 편차가 쌓여 최종 조립 중에 부품이 올바르게 맞지 않을 수 있습니다.
최신 다기능 보링 기계가 제공하는 '단일 설정' 이점은 판도를 바꾸는 것입니다. 단일하고 견고한 심공 보링 드릴링 머신은 심공 보링, 밀링, 태핑 및 플랜지 페이싱을 하나의 연속적이고 중단 없는 순서로 수행할 수 있습니다. 공작물을 이동할 필요가 없으므로 재클램핑 오류가 방정식에서 완전히 제거됩니다. 이는 가공된 모든 형상이 서로 완벽하게 정렬되도록 보장하며, 이는 발전 장비의 안정성과 효율성에 매우 중요합니다.
이러한 중부하 작업의 경우 기계 구성 및 재료 효율성에 초점이 맞춰집니다.
베드 강성 및 부하 용량: 기계의 기초는 공격적인 절단 작업 중에 굴곡이나 뒤틀림 없이 수십 톤 무게의 작업물을 지지하고 안정화할 수 있도록 설계되어야 합니다.
트리패닝 기능: 대구경 보어의 경우 트리패닝은 매우 효율적인 프로세스입니다. 구멍의 전체 부피를 칩으로 바꾸는 대신, 이 도구는 좁은 환형 홈을 절단하여 회수하여 다른 작은 구성 요소에 사용할 수 있는 귀중한 재료의 견고한 코어를 남깁니다. 이는 재료비를 절약할 뿐만 아니라 기존 보링에 비해 기계 마력 요구 사항과 사이클 시간을 크게 줄여줍니다.
석유 및 가스 산업은 지구 표면 아래 수 마일을 시추하여 엔지니어링의 한계를 확장합니다. 드릴 칼라, 맨드릴, 드릴링 중 측정(MWD) 부품 등 이러한 작업에 사용되는 '다운홀' 도구는 엄청난 압력, 고온 및 부식성 환경을 견뎌야 합니다. 신뢰성이 가장 중요하며 이는 보어의 품질에서 시작됩니다.
다운홀 툴링을 제조하려면 비자성 스테인리스강 및 기타 견고한 합금을 포함한 특수 재료의 긴 부분을 통해 매우 깊고 완벽하게 직선인 보어를 생성해야 합니다. 보어의 편차나 '드리프트'는 드릴링 작업 중에 파괴적인 진동을 초래하는 불균형을 일으킬 수 있습니다. 게다가 깊이가 30피트 이상인 구멍에서 칩을 효율적으로 제거하는 것은 중요한 엔지니어링 장애물입니다.
업계에서는 이 작업을 위해 단일 튜브 시스템(STS)이라고도 알려진 BTA(Boring and Trepanning Association) 드릴링 공정을 널리 채택했습니다. BTA 드릴링은 직경이 약 1인치보다 큰 구멍에 이상적입니다. 이 시스템에서는 고압 절삭유가 드릴 튜브와 보링 홀 벽 사이의 공간을 통해 커팅 헤드로 펌핑됩니다. 그런 다음 절삭유는 금속 칩을 드릴 튜브의 중공 중앙을 통해 다시 밀어 넣어 지속적이고 매우 효과적인 칩 배출을 제공합니다. 이러한 일정한 흐름은 칩이 공구를 포장하거나 파손하는 것을 방지하여 더 빠르고 더 깊은 드릴링을 가능하게 합니다.
효율성에도 불구하고 BTA 공정은 특히 '막힌 구멍'(가공물을 완전히 관통하지 않는 구멍)을 생성할 때 내재된 위험을 안고 있습니다. 이러한 시나리오에서는 칩 배출 관리가 더욱 중요해집니다. 가장 큰 우려 사항은 도구 파손입니다. 절삭 공구가 수천 달러짜리 공작물 내부 깊숙이 파손되면 전체 부품을 폐기해야 할 수도 있습니다. 이러한 위험을 완화하기 위해 최신 기계에는 실시간 추력 및 토크 센서가 장착되어 있습니다. 이러한 시스템은 절삭 조건을 지속적으로 모니터링하고 칩 걸림 또는 공구 둔화를 나타내는 힘의 급증을 감지하면 자동으로 기계를 정지시켜 비용이 많이 드는 고장이 발생하기 전에 방지할 수 있습니다.
자동차 및 중장비 산업에서 제조는 숫자 게임입니다. 유압 실린더, 엔진 블록, 변속기 샤프트, 연료 분사 시스템과 같은 부품을 대량 생산하려면 미크론 수준의 정확도와 빠른 사이클 시간 간의 완벽한 균형이 필요합니다. 매 순간 절약되고 사양에 따라 생산된 모든 부품은 수익에 직접적인 영향을 미칩니다.
핵심 과제는 대량 생산에서 일관된 정밀도를 달성하는 것입니다. 예를 들어, 유압 실린더는 적절한 밀봉과 효율적인 작동을 보장하기 위해 완벽하게 둥글고 매끄러운 내부 보어가 필요합니다. 엔진 블록에는 정확하게 정렬된 오일 갤러리와 실린더 보어가 필요합니다. 여러 개의 기존 드릴링 패스를 사용하여 이러한 형상을 생성하는 것은 느리고 노동 집약적이며 불일치가 발생하기 쉽습니다. 품질 저하 없이 부품당 비용을 줄이는 것이 궁극적인 목표입니다.
이 산업은 심공 보링 기계를 완전 자동화된 작업 셀에 통합하는 데 앞장서고 있습니다. 이러한 고급 시스템에는 원자재와 완성 부품을 로드 및 언로드하여 사람의 개입을 최소화하고 기계 가동 시간을 최대화하는 로봇 팔이 포함되는 경우가 많습니다. 보링 머신 자체는 AI 기반 적응형 이송 속도 제어 기능을 탑재하여 더욱 스마트해지고 있습니다. 이 시스템은 센서를 사용하여 절삭 조건을 실시간으로 분석하고 드릴링 속도와 이송을 자동으로 최적화하여 필요한 표면 조도와 치수 정확도를 유지하면서 가장 빠른 사이클 시간을 달성합니다.
이 부문의 투자 수익(ROI)은 프로세스 통합과 속도에 의해 결정됩니다. 단일 고속 BTA 보링 작업은 여러 번의 느린 기존 드릴링 및 리밍 과정을 대체할 수 있습니다. 이는 부품당 사이클 시간을 단축할 뿐만 아니라 툴링 비용, 노동 요구 사항 및 생산에 필요한 공장 바닥 공간도 줄입니다. 다단계 프로세스를 매우 효율적인 단일 작업으로 전환함으로써 제조업체는 부품당 비용을 크게 낮추고 가격에 민감한 시장에서 중요한 경쟁 우위를 확보합니다.
플라스틱 사출 성형 부품의 품질은 금형 자체의 품질에 크게 좌우됩니다. 종종 $100,000 이상의 비용이 드는 거대하고 복잡한 금형은 자동차 범퍼부터 의료 장비에 이르기까지 모든 것을 생산하는 데 사용됩니다. 이러한 금형의 중요한 특징은 사출 공정 중 온도를 조절하는 깊은 냉각 채널(또는 냉각수 라인)의 복잡한 네트워크입니다.
가장 큰 어려움은 이러한 깊고 종종 교차하는 냉각 채널을 절대적인 정밀도로 드릴링하는 것입니다. 적절한 열 관리를 위해서는 플라스틱이 고르게 냉각되도록 이러한 채널을 설계된 대로 정확하게 배치해야 합니다. 드릴이 의도한 경로에서 조금이라도 벗어나면 금형에 핫스팟이 생겨 부품 뒤틀림, 표면 결함 및 사이클 시간 연장이 발생할 수 있습니다. 더 나쁜 것은 방황하는 드릴이 금형 캐비티나 다른 채널을 뚫고 들어가 전체 수톤의 공작물을 즉시 망칠 수 있다는 것입니다.
CNC 제어 심공 보링 기계는 이러한 과제를 해결하는 데 필요한 정밀도를 제공합니다. 견고한 구조와 고급 가이드 시스템을 통해 정확한 각도로 길고 곧은 구멍을 뚫을 수 있습니다. 또한 편향 없이 교차 보어를 생성하고 특정 플러그나 센서 설치에 필요한 평평한 바닥 구멍 마감과 같은 특수 작업을 수행할 수도 있습니다. 이러한 수준의 제어를 통해 금형 설계자는 기존 방법으로 가능했던 것보다 더 복잡하고 효율적인 냉각 레이아웃을 자유롭게 만들 수 있습니다.
금형 제작의 경우 냉각 채널 내부의 표면 마감도 부식을 방지하고 효율적인 열 전달을 보장하는 데 중요합니다. 여기서 BTA 공정의 일반적인 구현인 STS(Single Tube System) 기술은 상당한 기술적 우위를 제공합니다. BTA 도구 헤드에 있는 가이드 패드의 광택 효과는 드릴링 시 탁월한 내부 표면 마감을 생성합니다. 대부분의 경우 결과 마감이 매우 매끄러워 추가 호닝이나 폴리싱이 필요하지 않으므로 비용과 시간이 많이 소요되는 2차 작업이 필요 없고 금형 생산 속도가 빨라집니다.
올바른 기계를 선택하는 것은 초기 구매 가격을 훨씬 뛰어넘는 전략적 결정입니다. 철저한 평가 프로세스를 통해 투자가 장기적인 가치, 효율성 및 경쟁 우위를 제공할 수 있도록 보장합니다. 이를 위해서는 핵심 기술, 총 소유 비용, 미래 산업 동향에 대한 깊은 이해가 필요합니다.
심공 드릴링의 두 가지 주요 기술은 BTA 드릴링과 건 드릴링입니다. 이들 사이의 선택은 주로 구멍 직경에 따라 결정됩니다.
| 피쳐 | 건 드릴링 | BTA(STS) 드릴링 |
|---|---|---|
| 최적의 직경 범위 | 일반적으로 35mm(약 1.375') 미만의 직경에 사용됩니다. 매우 작은 직경에 가장 적합합니다. | 직경 12mm ~ 250mm+(약 0.5' ~ 10'+)용. |
| 칩 배출 | 외부. 절삭유는 공구를 통해 공급됩니다. 칩은 외부 V자형 홈을 통해 배출됩니다. | 내부. 냉각수는 외부에서 공급됩니다. 칩은 중공 드릴 튜브를 통해 다시 강제로 배출됩니다. |
| 침투율 | 칩 제거 효율성이 떨어지기 때문에 속도가 느려집니다. | 유효 범위에서 총 드릴링보다 훨씬 빠릅니다(5~7배). |
| 공구 강성 | 덜 단단하여 매우 깊은 구멍에서 드리프트에 더 취약합니다. | 보다 견고한 튜브 설계로 더 나은 직진성과 안정성을 제공합니다. |
스티커 가격에만 초점을 맞추는 것은 흔한 실수입니다. TCO는 보다 현실적인 재무 상황을 제공합니다. 고려해야 할 주요 요소는 다음과 같습니다.
고압 절삭유 시스템: 이는 옵션 액세서리가 아닙니다. 이는 미션 크리티컬 시스템입니다. 견고한 펌프, 냉각 장치, 대용량 저장소가 필요하므로 상당한 비용이 추가됩니다.
특수 여과: 펌프를 보호하고 우수한 표면 마감을 보장하려면 냉각수에서 미세한 금속 칩을 제거하기 위해 다단계 여과 시스템(종종 10~20미크론까지)이 필요합니다.
IoT 지원 예측 유지 관리: 최신 기계에는 스핀들, 펌프 및 드라이브의 상태를 모니터링하는 센서가 있습니다. 이 데이터를 통해 오류가 발생하기 전에 예측할 수 있으므로 계획되지 않은 가동 중지 시간이 줄어들지만 소프트웨어 구독이나 전문 서비스 계약이 필요한 경우가 많습니다.
제조 환경이 진화하고 있습니다. 기계의 경쟁력을 유지하려면 다음과 같은 새로운 추세를 고려하십시오.
'스마트 & 친환경' 가공: 환경 규제와 에너지 비용이 혁신을 주도하고 있습니다. 절삭유 사용량을 획기적으로 줄이는 MQL(Minimum Quantity Lubrication) 시스템과 에너지 효율적인 드라이브 시스템과 같은 기능을 찾아보세요.
AI 기반 프로세스 최적화: 차세대 기계는 적응형 이송 속도뿐만 아니라 최적의 툴링 추천, 공구 수명 예측, 프로세스 문제 자체 진단을 위해 인공 지능을 사용하여 작업자 전문 지식에 대한 의존도를 더욱 줄입니다.
마지막으로, 잠재적 공급업체를 좁힐 때 단순한 공급업체보다 파트너를 우선시하세요. 실제 부품 및 재료에 대한 시험을 실행할 수 있는 기능인 응용 분야별 테스트를 제공하는 제조업체를 찾으십시오. 또한 강력하고 접근 가능한 현지 기술 지원은 특히 복잡한 도구 경로 프로그래밍 및 프로세스 문제 해결을 처리할 때 매우 중요합니다. 강력한 지원 네트워크는 학습 곡선을 크게 단축하고 첫날부터 기계의 생산성을 극대화할 수 있습니다.
정밀 심공 보링의 역할이 근본적으로 바뀌었습니다. 이는 더 이상 '구멍을 만드는' 단순한 프로세스가 아니라 고가 부품의 구조적 무결성, 열 효율성 및 작동 신뢰성을 보장하는 데 필수적인 정교한 엔지니어링 규율입니다. 항공우주, 에너지, 자동차 및 기타 중요한 부문에서 이 기술은 프로세스 통합을 가능하게 하고 불량률을 줄이며 새로운 설계 가능성을 열어줍니다. 실패로 인해 치명적인 결과가 초래되는 산업의 경우 전용 심공 보링 드릴링 머신에 대한 투자는 단순한 운영 업그레이드가 아닙니다. 이는 제조 확장성, 위험 완화 및 장기적인 시장 리더십의 주요 동인입니다.
A: 표준 CNC 센터는 길이 대 직경(L/D) 비율이 10:1을 넘어서는 데 어려움을 겪는 반면, 전용 심공 보링 기계는 100:1, 200:1, 일부 특수 응용 분야에서는 그보다 더 높은 비율을 처리하도록 설계되었습니다. 특수 공구 가이드와 고압 절삭유 시스템을 포함하는 설계는 이러한 극한 거리에서 직진성을 유지하고 칩을 배출하도록 특별히 제작되었습니다.
A: 역회전에는 공구와 공작물이 모두 반대 방향으로 회전하는 작업이 포함됩니다. 이는 드릴 비트가 '방황'하거나 중심에서 벗어나게 하는 중력과 공구 압력을 상쇄하는 균형 효과를 생성합니다. 이러한 편향력을 중화함으로써 공구는 자연스럽게 중심 회전축을 따르므로 훨씬 더 직선적이고 동심원이 되는 구멍이 생성됩니다.
A: 네, 막힌 구멍(공작물의 반대쪽으로 나오지 않는 구멍) 가공에 매우 효과적입니다. 성공은 효율적인 칩 배출에 달려 있습니다. BTA/STS 시스템은 절삭유 흐름을 사용하여 공구 중앙을 통해 칩을 적극적으로 배출하므로 이 작업에 특히 좋습니다. 최신 기계는 또한 센서 기반 깊이 제어 및 토크 모니터링을 사용하여 칩 패킹을 방지하고 공구 파손 없이 정확한 최종 깊이를 보장합니다.
A: 이 용어들은 종종 같은 의미로 사용됩니다. BTA는 프로세스를 표준화한 Boring and Trepanning Association의 약자입니다. STS(Single Tube System)는 구조적 지지와 내부 칩 제거에 단일 튜브가 사용되는 시스템 자체의 가장 일반적인 기술 이름입니다. 본질적으로 BTA는 프로세스의 이름이고 STS는 이를 실행하는 시스템입니다.
A: 가장 중요한 유지보수 작업은 고압 냉각수 시스템에만 해당됩니다. 여기에는 안전 위험이 될 수 있고 공정 실패를 초래할 수 있는 누출을 방지하기 위해 압력 헤드의 고압 씰을 정기적으로 검사하고 교체하는 것이 포함됩니다. 또한 냉각수 여과 품질을 유지하는 것이 무엇보다 중요합니다. 막힌 필터는 흐름을 감소시켜 칩 배출 불량 및 공구 고장을 초래할 수 있습니다.
