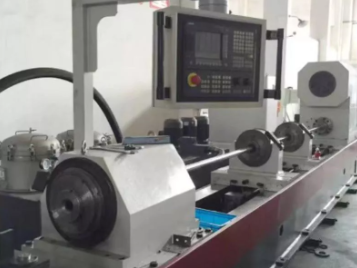

Аэроғарыш өнеркәсібінде қателікке жол жоқ. Әрбір әуе кемесінің өнімділігі мен қауіпсіздігі оның құрамдас бөліктерінің абсолютті дәлдігіне байланысты, мұнда микроскопиялық ақау апатты апатқа әкелуі мүмкін. Бұл ымырасыз стандарт мамандандырылған өндірістік процестерді қажет етеді. Ұзындық-диаметрі (L/D) қатынасы жоғары саңылауларды жасау әдісі – терең саңылауларды бұрғылау қолмен орындалатын тауашаларды орындаудан заманауи аэроғарыштық өндірістің ірге тасына айналды. Бүгінгі таңда CNC басқарылатын терең ұңғымаларды бұрғылау және бұрғылау машиналары ұшу қауіпсіздігін қамтамасыз ету және талап етілетін өндірістік кестелерді қанағаттандыру үшін қос қысымды шешеді. Бұл нұсқаулық осы маңызды технологияны аэроғарыштық инженерияда қолдану үшін маңызды қолданбаларды, техникалық негіздерді және стратегиялық ойларды зерттейді.
Дәлдік шектері: Терең тесік машиналары стандартты өңдеу орталықтары тереңдікте қайталай алмайтын түзулік пен бетті өңдеуге (Ra) қол жеткізеді.
Технологияның бөлінуі: Мылтықпен бұрғылау кіші диаметрлерге (<50 мм) арналған стандарт болып табылады, ал BTA (Бұғылау және Трепаннинг қауымдастығы) жүйелері үлкенірек, жоғары өнімді аэроғарыштық құрамдастарға басым.
Материалдың тиімділігі: Трепаннинг мүмкіндіктері қымбат аэроғарыштық қорытпаларды (Титан, Инконел) чиптерге айналдырудың орнына қатты ядроны алып тастау арқылы қалпына келтіруге мүмкіндік береді.
Критикалық қолданбалар: Бастапқы мақсаттарға қону механизмдері цилиндрлері, турбина біліктері және жоғары қысымды отын жүйелері жатады.
Терең ұңғымаларды бұрғылау бір өлшемді процесс емес. Екі негізгі әдіс, мылтықты бұрғылау және BTA жүйелері арасындағы таңдау саңылау диаметріне, қажетті өндіріс көлеміне және өндірілетін нақты құрамдас бөлікке байланысты. Екеуі де кәдімгі бұрғылау сәтсіз болатын тереңдікте ерекше түзулік пен беттің әрлеуіне қол жеткізу үшін жасалған.
Әдетте 1 мм-ден 50 мм-ге дейінгі кішірек диаметрлер үшін өте қолайлы, мылтықты бұрғылау өте дәл процесс болып табылады. Ол бір кескіш жиегі бар ұзын, саңылаулы құралды пайдаланады. Мылтықпен бұрғылаудың айқындаушы сипаттамасы оның салқындатқышты жеткізу әдісі болып табылады: жоғары қысымды салқындатқыш бұрғы иініндегі ішкі арна арқылы кесу ұшына тікелей айдалады. Бұл сұйықтық үш мақсатқа қызмет етеді: ол кесу жиегін майлайды, құрал мен дайындаманы салқындатады және құралдағы сыртқы V-тәрізді флейта бойымен жоңқаларды күшпен шайып тастайды. Бұл тиімді чиптерді эвакуациялау кептелудің алдын алады және таза, дәл тесікті қамтамасыз етеді.
Жалпы аэроғарыштық қолданбалар:
Турбина қалақшасын салқындату арналары: пышақтарды ішінен ағызатын ауаны суытуға мүмкіндік беретін, қозғалтқыштың жоғары жұмыс температурасын қамтамасыз ететін кішкентай, күрделі тесіктер.
Гидравликалық және отын желілері: коллекторлар мен инжектор корпустарындағы шағын диаметрлі, ұзын саңылаулар.
Датчик және жетек саңылаулары: Корпустың сезімтал аспаптары мен басқару компоненттеріне арналған дәлдік тесігі.
Саңылаулардың диаметрі 19 мм-ден асатын және өндіру жылдамдығы жоғары болған кезде, BTA жүйелері қолайлы әдіске айналады. Мылтықпен бұрғылаудан айырмашылығы, BTA процесі бұрғылау құралының сыртындағы кесу аймағын су басып, салқындатқышты сыртқа жеткізеді. Қысым дифференциалы жоңқалар мен пайдаланылған салқындатқышты бұрғылау түтігінің ішінен кері және машинаның шпиндельінен сыртқа шығарады. Бұл ішкі чиптерді эвакуациялау айтарлықтай жоғары беру жылдамдығына және металды алу жылдамдығына мүмкіндік береді, бұл оны үлкенірек құрамдас бөліктер үшін жоғары тиімді етеді. BTA құрал-сайманының берік дизайны сонымен қатар үлкен диаметрлі саңылауларда түзулікті сақтау үшін жоғары қаттылықты қамтамасыз етеді.
Жалпы аэроғарыштық қолданбалар:
Қону механизмінің тіректері: гидравликалық цилиндрлерге арналған жоғары берік болаттан және титаннан жасалған үлкен, терең тесіктер.
Қозғалтқыш роторының біліктері: бұралу күшін сақтай отырып, салмақты азайтатын қуыс біліктер.
Жетек цилиндрлері: қақпақтар мен элерондар сияқты ұшуды басқару беттеріне арналған негізгі цилиндрлер.
Қазіргі заманғы терең ұңғымаларды бұрғылау және бұрғылау машиналары әдетте 100:1 ұзындықтың диаметрге қатынасына қол жеткізеді, ал кейбір арнайы қолданбалар оны 200:1 немесе одан да көпке дейін итермелейді. Саңылау түзулігі - бұл 250 мм тереңдікке 0,025 мм рұқсат етілген жиілікте ұсталатын маңызды көрсеткіш. Дәлдіктің бұл деңгейіне әлдеқайда таяз тереңдікте құралдың 'кезеңінен' зардап шегетін стандартты бұрғылау бұрғыларымен немесе өңдеу орталықтарымен қол жеткізу мүмкін емес.
| Мылтықпен | бұрғылау | БТА жүйесін |
|---|---|---|
| Типтік диаметр диапазоны | 1мм – 50мм | 19мм – 200мм+ |
| Салқындату сұйықтығы ағыны | Құрал ұшына ішкі | Сыртқы айнала құрал |
| Чиптерді эвакуациялау | Сыртқы (V-ойық) | Ішкі (құрал түтігі арқылы) |
| Металдарды жою жылдамдығы | Төмен | Жоғары (5-7 есе жылдам) |
| Негізгі пайдалану жағдайы | Жоғары дәлдік, кіші диаметрлер | Үлкен көлем, үлкен диаметр |
Бірегей мүмкіндіктері а Терең тесіктерді бұрғылау машинасы оны құрылымдық тұтастық, салмақты азайту және гидравликалық өнімділік маңызды болып табылатын ұшу үшін маңызды компоненттерді өндіру үшін маңызды етеді.
Қозғалтқыш біліктері экстремалды температура мен айналу күштеріне төтеп бере отырып, үлкен моментті өткізуі керек. Көбінесе Inconel сияқты ыстыққа төзімді суперқорытпалардан (HRSA) жасалған осы біліктердің ортасынан терең, концентрлі тесікті бұрғылау құрылымдық тұтастықты бұзбай салмақты айтарлықтай азайтады. Бұл процесс айналу тепе-теңдігін сақтау және жоғары айналу жылдамдығында дірілді болдырмау үшін ерекше түзуді талап етеді.
Қазіргі заманғы реактивті қозғалтқыштар жану тиімділігі үшін отынның дәл тозаңдауына сүйенеді. Жанармай инжекторының корпустарының ішкі өткелдерінде үстіңгі қабаты болуы керек (төмен Ra мәні) болуы керек бірнеше шағын диаметрлі, қиылысатын тесіктер бар. Тегіс әрлеу ламинарлы отын ағынын қамтамасыз етеді, бүрку үлгісін бұзуы мүмкін турбуленттілікке жол бермейді. Зеңбірекпен бұрғылау бұл мүмкіндіктерді талап етілетін дәлдікпен және әрлеумен шығарудың жалғыз өміршең әдісі болып табылады.
Қону шассиінің құрамдас бөліктері ұшақтың ең қатты күйзелетін бөліктерінің бірі болып табылады. Олар әдетте жоғары берік болаттан немесе титан қорытпаларынан өңделеді. Негізгі цилиндрлер мен соққы тіректер гидравликалық поршеньдер мен тығыздағыштарды орналастыру үшін терең, мінсіз түзу тесіктерді қажет етеді. Тікелей немесе дөңгелектіктегі кез келген ауытқу тығыздағыштың істен шығуына, гидравликалық ағып кетуге және қону шассиінің өнімділігін бұзуға әкелуі мүмкін.
Көптеген аэроғарыштық гидравликалық цилиндрлер қарапайым түзу тесіктер емес. Олар жиі кеңейту және тарту кезінде гидравликалық қысымды басқару үшін диаметрлерді, конустықтарды немесе арнайы камераларды өзгерту сияқты ішкі профильдерді қажет етеді. CNC басқарылатын терең саңылауларды бұрғылау машиналары контурды бұрғылауды орындай алады, бұл күрделі ішкі геометрияларды бір қондырғыда жасау үшін арнайы құралдарды қолдана отырып, тамаша концентрлік пен туралауды қамтамасыз етеді.
Ұшақтың қанаттары мен фюзеляжының қаңқа құрылымы мыңдаған жоғары берік бекіткіштермен бірге ұсталады. Бұл бекіткіштерге арналған саңылаулар, әсіресе қанат ұштары сияқты ұзын құрылымдық құрамдас бөліктерде, жүктемені дұрыс бөлуді қамтамасыз ету үшін жоғары дәлдікпен бұрғылау керек. Бұл тесіктерді ұзақ қашықтықта дәл жасау үшін мамандандырылған көп осьті зеңбіректі бұрғылау машиналары қолданылады.
Гидравликалық коллекторлар немесе клапан блоктары ұшақтың гидравликалық жүйесінің жүйке орталықтары болып табылады. Олар қиылысатын тесіктерді бұрғылау арқылы жасалған ішкі сұйықтық жолдарының күрделі желісі бар қатты металл блоктары. Бұл қиылыстардың дәлдігі ішкі ағып кетуді болдырмау және клапанның дұрыс жұмысын қамтамасыз ету үшін өте маңызды. Процесс сонымен қатар терең ұңғымаларды бұрғылаудың жетілдірілген процестерінің негізгі мүмкіндігі болып табылатын саңылаусыз қиылыстар жасауы керек.
Аэроғарыштық құрамдастарды өндіру тек саңылау жасаудан көп нәрсені қамтиды; ол материалдың өзіне тән қасиеттерін бұзбай орындауды талап етеді. Бұл әсіресе өнеркәсіпте кең таралған экзотикалық және қымбат қорытпалармен жұмыс істегенде дұрыс.
Титан, Инконель және жауын-шашынмен шыңдалған (PH) баспайтын болаттар сияқты материалдар олардың жоғары беріктігі мен салмағына қатынасы және жылу мен коррозияға төзімділігі үшін таңдалады. Дегенмен, оларды өңдеу қиын екені белгілі. Бұл қорытпалардың «жұмыс істеуге» бейімділігі бар, яғни кесу кезінде жылу мен қысым әсер еткенде материал қаттырақ және сынғыш болады. Мамандандырылған терең саңылауларды бұрғылау процесі оңтайландырылған құрал геометриясын, жабындарды және осы зиянды әсерді тудырмай материалды таза кесу үшін берілістер мен жылдамдықтарды дәл бақылауды пайдаланады.
Терең саңылауларды бұрғылау кезінде пайда болатын қарқынды үйкеліс кесу ұшында қатты қызуды тудыруы мүмкін. Егер басқарылмаса, бұл қызу құралдың тез тозуына, бетінің нашар өңделуіне және тіпті дайындаманың металлургиялық зақымдалуына әкелуі мүмкін. Сондықтан терең саңылау машиналары жиі 'сұйық шошқалар' деп аталады. Олар тікелей кесу аймағында минутына 125 литрден астам су айдай алатын жоғары қысымды салқындату жүйесін пайдаланады. Сұйықтықтың бұл үлкен ағыны жылуды тиімді түрде тарату және терең ұңғымадан чиптерді эвакуациялау үшін өте маңызды.
Циклдық жүктемеге ұшырайтын аэроғарыштық құрамдас бөліктер үшін беттің тұтастығы өмір немесе өлім мәселесі болып табылады. Агрессивті өңдеу процесіндегі микроскопиялық жарықшақ немесе кернеу көтергіш сияқты көрінетін кішкене бет ақауы шаршаудың басталу нүктесіне айналуы мүмкін. Терең ұңғымаларды бұрғылау процестері осы тәуекелдерді барынша азайтатын тамаша бетті өңдеуге арналған (көбінесе 0,4–0,8 мкм Ra дейін). Бұл уақыт пен шығынды үнемдей отырып, өңдеу немесе тегістеу сияқты қайталама өңдеу операцияларының қажеттілігін жиі азайтады немесе жояды.
Терең ұңғымада шатастырылған чиптер ұясы құралды бірден кептеліп, сындыруы мүмкін. Бұл апатты сәтсіздік, себебі сынған құралды миллиондаған долларлық дайындамадан алып тастау мүмкін емес. Жетілдірілген терең ұңғымаларды бұрғылау және бұрғылау машиналары шпиндель моментін, салқындатқыш қысымын және тарту күшін бақылайтын күрделі сенсорларды қамтиды. Бұл деректерді нақты уақыт режимінде талдау арқылы құрылғының басқару құралы құралдың тозуын немесе ықтимал кептелуді көрсететін чиптің қалыптасуындағы өзгерістерді анықтай алады, параметрлерді автоматты түрде реттейді немесе сәтсіздікке жол бермеу үшін процесті тоқтатады.
Аэроғарыштық қолданбалар үшін дұрыс машинаны таңдау оның негізгі жүйелері мен мүмкіндіктерін егжей-тегжейлі бағалауды талап етеді. Негізгі назар дәлдікке, сенімділікке және машинаның қызмет ету мерзімінде иеленудің жалпы құнына аударылады.
Саңылау түзулігінің ең жоғары дәрежесіне қол жеткізу үшін, әсіресе ұзын дайындамаларда, ең жақсы тәжірибе қарсы айналуды пайдалану болып табылады. Бұл бұрғылау құралы қарама-қарсы бағытта айналу кезінде дайындаманы бір бағытта айналдыруды қамтиды. Бұл әдіс кез келген кішігірім сәйкессіздіктерді орташа есеппен шығарады, құралдың қозғалысын тиімді болдырмайды. Бұны тиімді орындау үшін машинаның қатты бас тірегі және дәл тураланған қарсы айналмалы шпиндель болуы керек.
Салқындату сұйықтығының сапасы оның саны сияқты маңызды. Салқындату сұйықтығында айналатын микроскопиялық абразивті бөлшектер беттің әрлеуін бұзып, құралдың тозуын тездетуі мүмкін. Аэроғарыштық деңгейдегі машиналар 5-10 микронға дейінгі бөлшектерді кетіруге қабілетті көп сатылы сүзу жүйелерін талап етеді. Бұл тек таза, тиімді салқындатқыштың кесу аймағына жетуін қамтамасыз етіп, құралды да, дайындаманы да қорғайды.
1-деңгей және 2-деңгейдегі аэроғарыштық жеткізушілер үшін өткізу қабілеті мен процесті бақылау маңызды. Заманауи машиналар қараусыз жұмыс істеу үшін роботты тиеу және түсіру жүйелерімен біріктірілген. Олар сондай-ақ нақты уақыттағы құрал тозуын бақылау және өндірілген әрбір бөлік үшін деректерді тіркеу сияқты Industry 4.0 мүмкіндіктерін ұсынады. Бұл деректер сапаны бақылау үшін өте маңызды және AS9100 сияқты стандарттардың қатаң қадағалау талаптарына сәйкес келеді.
Жоғары сапалы машинаға бастапқы инвестиция айтарлықтай, бірақ ТШО талдауы көбінесе оның ұзақ мерзімді құндылығын көрсетеді. Негізгі драйверлерге мыналар жатады:
Құралдың қызмет ету мерзімі және цикл уақыты: Қатты, дәл машина құралдың қаншалықты ұзақ қызмет ететіні мен бөлшектің қаншалықты жылдам жасалатыны арасындағы тепе-теңдікті оңтайландыра отырып, агрессивті, бірақ тұрақты, кесу параметрлеріне мүмкіндік береді.
Материалды қалпына келтіру: Қымбат қорытпалардағы үлкен диаметрлі саңылаулар үшін трепандау ойынды өзгертеді. Тесіктің бүкіл көлемін төмен құнды чиптерге айналдырудың орнына, бұл процесс қайта өңдеуге немесе кішірек бөлшектер үшін пайдалануға болатын материалдың қатты өзегін жояды.
Екінші операцияларды қысқарту: бір операцияда түпкілікті өлшемге және бетті өңдеуге қол жеткізу мүмкіндігі өңдеу сияқты қымбат және уақытты қажет ететін төменгі ағынды процестердің қажеттілігін жояды.
Терең саңылауларды бұрғылау мүмкіндігін сәтті біріктіру тек машинаның өзіне ғана емес, көбірек назар аударуды талап етеді. Бірнеше операциялық факторлар іске асырудың сәтті немесе сәтсіздігін анықтауы мүмкін.
Діріл - дәл өңдеудің жауы. Қону берілістері сияқты бөлшектер үшін пайдаланылатын ұзын төсек машиналарында қатаң орнатуды қамтамасыз ету өте маңызды. Бұған станоктың берік іргетасы, дайындаманың берік қысқышы және дайындаманы қолдау үшін тұрақты тіректерді пайдалану және ұзын бұрғылау түтігін қолдау үшін ылғалдандыру құрылғылары кіреді. Дірілді басқара алмау саңылау бетіндегі 'сықырлау' белгілеріне, құралдың нашар қызмет ету мерзіміне және өлшемдік дәлсіздіктерге әкеледі.
Терең саңылауларды бұрғылау әдеттегі CNC фрезерлік немесе токарлық өңдеуге қарағанда басқа логикада жұмыс істейді. Операторларға құралды таңдау, салқындатқыш сұйықтықты басқару және сенсорлық кері байланысты түсіндірудің нюанстарын түсіну үшін арнайы оқыту қажет. Олар проблеманы көрсететін нәзік өзгерістерді анықтау үшін процесті 'тыңдауды' үйренуі керек. Сәтті іске асыру осы оператордың біліктілігін арттыруға инвестиция салуға байланысты.
Аэроғарыш өнеркәсібі толық бақылауды талап етеді. Әрбір маңызды құрамдастың құжатталған өндіріс тарихы болуы керек. Таңдалған машинада әрбір операция үшін барлық кесу параметрлерін жазу үшін сенімді деректерді тіркеу мүмкіндіктері болуы керек. Бұл деректер сапа аудиті үшін және аэроғарыштық OEM және FAA сияқты реттеуші органдардың қатаң құжаттама талаптарын қанағаттандыру үшін өте маңызды.
Терең ұңғыманы бұрғылау машинасы жай ғана жабдық емес; бұл аэроғарыш өнеркәсібі үшін стратегиялық мүмкіндік. Ең қиын материалдарда терең, түз және дәл саңылаулар шығару арқылы бұл машиналар өндірістегі кедергілерді бұзады және заманауи ұшақ конструкцияларын жасауға мүмкіндік береді. Олар жеңілірек, күштірек және сенімдірек құрамдастарды жасау үшін негізгі болып табылады. Болашаққа қарап, сала терең ұңғымаларды бұрғылауды фрезерлік және контурлау сияқты басқа мүмкіндіктермен біріктіретін гибридті машиналарға қарай жылжуда. Бұл 'бір рет жасалды' тәсіл орнатуларды одан әрі қысқартуға, дәлдікті жақсартуға және жеткізу уақытын қысқартуға бағытталған, бұл маңызды технологияның аэроғарыштық техниканың үнемі өсіп келе жатқан талаптарымен дами беруін қамтамасыз етеді.
A: L/D 100:1 қатынасы кең таралғанымен, арнайы BTA және винтовка бұрғылау қондырғылары арнайы қолданбалар үшін 200:1 немесе одан да жоғары қатынасқа қол жеткізе алады. Практикалық шектеу көбінесе материалға, талап етілетін түзулік төзімділігіне және станок пен құралды орнатудың қаттылығына байланысты.
A: Иә. Симметриялы бөлікті айналдыру өте қолайлы болған кезде, гидравликалық коллекторлар немесе күрделі құрылымдық компоненттер сияқты симметриялы емес немесе призмалық бөліктерді өңдеуге болады. Бұл әдетте көп осьті зеңбіректі бұрғылау орталықтарында орындалады, онда құрал қозғалып, айналатын кезде бөлік қозғалмайды.
A: Trepanning сақиналы ойықты кесіп тастайды, материалдың тұтас өзегін жоңқаға айналдырудың орнына алып тастайды. Титан немесе Инконел сияқты материалдардың бір килограммы жүздеген доллар тұратын аэроғарыш саласында бұл қалпына келтірілген ядроның маңызды мәні бар. Оны басқа ұсақ бөлшектер үшін шикізат ретінде пайдалануға болады, бұл жалпы материалдың қалдықтары мен құнын айтарлықтай төмендетеді.
A: Материалға, құрал-сайманға және кесу параметрлеріне байланысты қазіргі заманғы терең саңылауларды бұрғылау процесі 0,4–0,8 мкм Ra дейін төмен бетті өңдеуге қол жеткізе алады. Бұл ерекше әрлеу көбінесе гидравликалық цилиндрлер мен басқа да маңызды компоненттердің соңғы сипаттамаларына сәйкес келеді, бұл кейінгі тегістеу немесе жылтырату операцияларының қажеттілігін болдырмайды.
